Тема 50 - Приемка тормозного оборудования на грузовых вагонах

У отремонтированного вагона, предъявленного для приемки тормозного оборудования, необходимо:

- проверить правильность монтажа и крепления всего тормозного оборудования;

- проконтролировать регулировку авторежима (в случае его наличия);

- проверить регулировку тормозной рычажной передачи и действие ее регулятора;

- проверить действие стояночного или ручного тормоза;

- испытать тормоз.

Крепление концевого крана

Концевой кран необходимо крепить к кронштейну скобой с закреплением ее гайками и фиксацией гаек стопорной планкой. При этом кран должен опираться на кронштейн гранью шестигранной поверхности своего корпуса таким образом, чтобы отросток крана для соединительного рукава располагался под углом 60° к вертикальной оси вагона (рис. 1).

Расстояние от продольной оси вагона до оси корпуса крана на рефрижераторных вагонах должно быть не более 350 мм, на остальных грузовых вагонах – от 280 до 320 мм.

Расстояние от лобового листа концевой балки до оси поворота ручки концевого крана следует выдерживать в следующих пределах:

- от 156 до 167 мм - у 4-осных вагонов с длиной по осям сцепления автосцепок до 21 м и ударной розеткой, имеющей длину выступающей части 185 мм;

- от 190 до 210 мм - у 4-осных вагонов с длиной по осям сцепления автосцепок до 21 м и ударной розеткой, имеющей длину выступающей части 130 мм;

- от 246 до 257 мм - у вагонов с длиной по осям сцепления автосцепок более 21 м.

Допускается эксплуатация 4-осных вагонов длиной по осям сцепления автосцепок до 21 м с ударной розеткой, имеющей длину выступающей части 130 мм, с расстоянием от лобового листа концевой балки до оси поворота ручки концевого крана от 156 до 167 мм до поступления их в капитальный ремонт.

Крепление тормозного оборудования

Тормозное оборудование следует крепить на вагоне без применения прокладок.

На рефрижераторных вагонах для крепления запасного резервуара допускается применять подкладки из древесины влажностью не более 25 %.

Крепление магистрального тройника

Магистральный тройник следует крепить к раме вагона двумя болтами М16 с постановкой пружинных шайб, прорезных или корончатых гаек и шплинтов, входящих в отверстие болта и прорезь гайки.

Крепление магистрального воздухопровода

Магистральный воздухопровод следует крепить к раме вагона во всех местах, предусмотренных конструкцией вагона. При этом:

- магистральный воздухопровод должен быть закреплен (крепление концевых кранов в этот счет не входит) у 4-осных вагонов не менее чем в шести местах, у 6-осных и 8-осных вагонов – не менее чем в семи;

- крепление магистрального воздухопровода на расстоянии от 280 до 300 мм (рис. 2) по обеим сторонам от контргаек (при резьбовых трубах) или накидных гаек (при безрезьбовых трубах) магистрального тройника и муфт промежуточных соединений (при их наличии) является обязательным.

Магистральный воздухопровод следует крепить скобами с закреплением их гайками и фиксацией гаек стопорными планками. Допускается применять вместо стопорных планок стопорные шайбы, а также допускается крепить скобы пружинными шайбами и прорезными или корончатыми гайками с фиксацией шплинтами, входящими в отверстие скобы и прорезь гайки.

На вагонах, оборудованных авторежимом, подводящие к нему трубы должны быть закреплены в соответствии с конструкторской документацией на конкретную модель вагона (рис. 3), но не менее чем в двух местах (каждая), а при наличии у трубы промежуточного муфтового соединения должно быть произведено дополнительное ее крепление на расстоянии от 280 до 300 мм по обеим сторонам от контргаек или накидных гаек муфты.

Крепление камер воздухораспределителя

Камеру воздухораспределителя следует крепить четырьмя болтами М20 с постановкой пружинных шайб и прорезных или корончатых гаек с фиксацией их шплинтами, входящими в отверстие болта и прорезь гайки.

Крепление запасного резервуара

Запасный резервуар следует крепить хомутами с закреплением их гайками и контргайками с фиксацией гаек стопорными планками и постановкой шплинтов. Допускается применять вместо стопорных планок стопорные шайбы, а также допускается крепить хомуты прорезными или корончатыми гайками с постановкой пружинных шайб и фиксацией шплинтами, входящими в отверстие хомута и прорезь гайки. Крепление запасного резервуара представлено на рисунке 4.

Крепление тормозного цилиндра

Тормозной цилиндр следует крепить болтами М16 или М20 (в зависимости от модели тормозного цилиндра) с постановкой пружинных шайб и прорезных или корончатых гаек с фиксацией их шплинтами, входящими в отверстие болта и прорези гайки (рис. 5). Допускается производить крепление тормозного цилиндра болтами с постановкой стопорных шайб, гаек и контргаек. Количество болтов для тормозных цилиндров с диаметром до 14" (включительно) должно быть не менее четырех, тормозные цилиндры с диаметром 16" необходимо крепить шестью болтами.

Крепление подводков выпускных клапанов

Поводки выпускных клапанов должны быть выполнены в виде цепочек. При этом звенья цепочки должны изготавливаться из проволоки диаметром от 4 до 5 мм, соединительный размер звена (шаг цепочки) должен быть не более 310 мм. Концы звеньев должны быть сварены внахлестку. Соединение поводков с толкателем выпускного клапана воздухораспределителя необходимо производить с помощью кольца с внутренним диаметром от 30 до 40 мм, выполненного навивкой (без сварки) в 2 оборота из пружинной проволоки диаметром 3 мм.

Поводки необходимо выводить на обе стороны вагона.

При постановке поводков необходимо проверять их действие – перемещение поводка должно быть свободным, без заеданий.

Крепление предохранительных устройств (поддерживающие устройства)

Предохранительные (поддерживающие) устройства тормозного оборудования должны быть установлены в соответствии с требованиями конструкторской (в том числе ремонтной) документации на конкретную модель вагона. Устанавливать предохранительные (поддерживающие) устройства с отступлениями от конструкторской документации запрещается.

Регулировка авторежима

Перед установкой на вагон у авторежима необходимо проверить выход кольцевой проточки вилки из корпуса (размер «в»), которыйдолжен быть не менее 2 мм.

Авторежим должен крепиться на вагоне к специальному кронштейну через резиновую прокладку.

Крепить авторежим следует болтами М10 и гайками, затягивая их в диагональной последовательности.

Перед подкаткой тележки под вагон необходимо проверить крепление на ней и исправность опорной балки.

Опорная балка, регулировочные планки, контактная планка должны соответствовать требованиям конструкторской документации на тележку.

Опорная балка не должна иметь трещин и деформации.

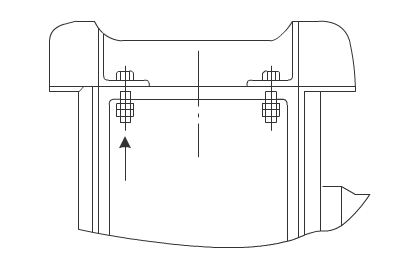

Опорная балка должна крепиться на специальных полках боковых рам через резинометаллические элементы в зависимости от её конструкции:

- болтами М20, шайбами увеличенного диаметра, прорезными или корончатыми гайками и шплинтами, входящими в отверстие болта и прорезь гайки. Длина болта в зависимости от конструкции опорной балки должна быть 90 или 100 мм и обеспечивать крепление опорной балки таким образом, чтобы между полкой рамы и шайбой болта присутствовал зазор от 3 до 5 мм и опорная балка могла свободно перемещаться в пазах боковых рам;

Опорная балка должна крепиться на специальных полках боковых рам через резинометаллические элементы в зависимости от её конструкции:

- или специальными нестандартными болтами М20 (болты с увеличенной прямоугольной головкой), которые вкручиваются во втулку, приваренную к опорной балке, и фиксируются шплинтами, входящими в отверстие болта и прорезь втулки. Длинная ось прямоугольной головки болта должна располагаться перпендикулярно к длинной оси овального отверстия в полке боковой рамы тележки, при этом для того, чтобы опорная балка могла свободно перемещаться в пазах боковых рам, между полкой и головкой болта должен присутствовать зазор от 1 до 3 мм.

Контактная планка должна быть надежно закреплена на опорной балке с помощью двух болтов М12 длиной не более 60 мм, пружинных шайб и гаек с постановкой шплинтов в отверстия болтов. При этом шплинты в отверстия болтов должны устанавливаться после регулировки положения упора авторежима.

После подкатки тележки под вагон упор авторежима должен находиться над средней зоной контактной планки опорной балки тележки – расстояние от упора авторежима до края контактной планки не должно быть менее 50 мм.

Регулировочные планки должны ставиться под контактную планку и крепиться к опорной балке через имеющиеся в них отверстия болтами, заодно с контактной планкой. Допускается устанавливать не более пяти регулировочных планок толщиной от 1,5 до 5 мм. Запрещается приваривать регулировочные планки сверху контактной планки.

Установку авторежима на вагонах с тарой до 27 т (рисунок 6) необходимо производить с соблюдением следующих требований:

- между упором авторежима и контактной планкой тележки порожнего вагона должен присутствовать зазор (размер «а») от 1 до 3 мм, регулировать его необходимо снятием или постановкой металлических регулировочных планок под контактную планку;

- запрещается регулировать размер «а», изменяя размер «б» (у авторежима 265А-1) или размер «у» (у авторежима 265А-4) с помощью упораавторежима, зашплинтованного в АКП;

- выход кольцевой проточки вилки из корпуса авторежима (размер «в»)на порожнем вагонедолжен быть не менее 2 мм;

- режимный валик воздухораспределителя должен быть установлен в зависимости от типа тормозных колодок (композиционных или чугунных), типа и модели вагона на среднем или груженом режиме торможения.

Установку и регулировку авторежима на вагонах с тарой от 27 т и более необходимо производить с соблюдением следующих требований:

- на вагоне следует применять только композиционные тормозные колодки, режимный валик воздухораспределителя должен быть установлен на среднем режиме торможения;

- между упором авторежима и контактной планкой тележки порожнего вагонане должно быть зазора, кольцевая проточка на вилке авторежима не должна быть видна;

- проверка регулировкиавторежима производится на порожнем вагоне, для чего на вагоне производится полное служебное торможение и контролируется давление сжатого воздуха в тормозном цилиндре. Давление сжатого воздуха в тормозном цилиндре при полном служебном торможениидолжно быть для вагонов с тарой от 27 до 32 т – (0,16±0,01) МПа [(1,6±0,1) кгс/см²], для вагонов с тарой свыше 32 до 36 т – (0,19±0,01) МПа [(1,9-0,1) кгс/см²], для вагонов с тарой свыше 36 до 45 т – (0,22±0,01) МПа [(2,2±0,1) кгс/см²]. В случае несоответствия давления сжатого воздуха в тормозном цилиндре при полном служебном торможении порожнего вагона приведенным значениям производится регулировка положения упора авторежима путем снятия или постановки металлических регулировочных планок под контактную планку. Запрещается производить регулировку авторежима с помощью упора,зашплинтованного в АКП;

Установку и регулировку авторежима на вагонах с тарой от 27 т и более необходимо производить с соблюдением следующих требований:

- на раме вагонов рядом с надписью «АВТОРЕЖИМ» наносится расчетное нажатие (выраженное в тс) тормозных колодок на ось и интервал необходимого давления (выраженного в кгс/см 2 ) сжатого воздуха в тормозном цилиндре при полном служебном торможении порожнего вагона в следующем виде:

«порожний – 4,5 тс/1,5-1,7» - на вагонах с тарой от 27 до 32 т;

«порожний – 5,0 тс/1,8-2,0» - на вагонах с тарой свыше 32 до 36 т;

«порожний – 6,5 тс/2,1-2,3» - на вагонах с тарой свыше 36 до 45 т.

Регулировку авторежима для вагонов с тарой от 27 до 45 т допускается производить при испытании тормоза порожнего вагона.

Регулировка авторежима тормозной рычажной передачи

Регулировку тормозной рычажной передачи грузовых вагонов необходимо производить после сборки механической части тормоза на раме вагона и соединения ее с тормозными рычажными передачами подкатанных под вагон тележек.

Регулировка тормозной рычажной передачи каждой тележки должна быть произведена до подкатки тележек под вагон.

Режимный валик воздухораспределителя на вагоне с композиционными тормозными колодками должен быть установлен на среднем режиме торможения, а с чугунными тормозными колодками – на груженом.

На дизельном вагоне 5-вагонной рефрижераторной секции режимный валик воздухораспределителя должен быть установлен, вне зависимости от типа тормозных колодок, на среднем режиме торможения.

Режимный валик воздухораспределителя на вагоне с композиционными тормозными колодками, эксплуатация которого в груженом состояниипроизводится по особому распоряжению владельца инфраструктуры на груженом режиме, должен быть установлен на груженый режим торможения.

На вагоне, оборудованном авторежимом, под упор авторежима необходимо подложить металлическую прокладку толщиной (32-1) мм – при авторежиме 265А-1, толщиной (45-1) мм – при авторежиме 265А-4.

У вагона с рычажным приводом регулятора необходимо извлечь из рычажного привода валик, соединяющий регулировочный винт привода с его упорным рычагом, и отвести упорный рычаг привода от корпуса регулятора на максимально-возможное расстояние.

У вагона со стержневым приводом регулятора упор привода следует установить при чугунных тормозных колодках на расстоянии не менее 160 мм от корпуса регулятора, при композиционных тормозных колодках – не менее 200 мм.

У вагона с винтовым приводом регулятора упор привода следует установить на расстоянии не менее 40 мм от корпуса регулятора.

Вращением корпуса регулятора необходимо установить зазор между тормозными колодками и колесами от 5 до 8 мм.

Винт регуляторадолжен быть вывернут так, чтобы размер «а» (расстояние от торца муфты защитной трубы до присоединительной резьбы на винте) составлял не менее 500 мм – для регуляторов 574Б, РТРП-675, РТРП-675-М, не менее 250 мм – для регуляторов РТРП-300 (рисунки 7, 8, 9).

Произвести полное служебное торможение и проконтролировать выход штока тормозного цилиндра и наклон рычагов тормозной рычажной передачи.

Выход штока тормозного цилиндра при полном служебном торможении должен находиться в пределах, приведенных в таблице 1.

Таблица 1 – Выход штока тормозного цилиндра грузовых вагонов при полном служебном торможении

Тип вагона и тормозных колодок	Выход штока, мм
Грузовой вагон (в том числе рефрижераторный) с одним тормозным цилиндром, с композиционными тормозными колодками	от 50 до 100
Грузовой вагон (в том числе рефрижераторный) с одним тормозным цилиндром, с чугунными тормозными колодками	от 75 до 125
Грузовой вагон с двумя тормозными цилиндрами (с раздельным торможением), с композиционными тормозными колодками	от 25 до 65
Грузовой вагон с двумя тормозными цилиндрами (с раздельным торможением), с чугунными тормозными колодками	от 30 до 90

У вагона с симметричной тормозной рычажной передачей с одним тормозным цилиндром и у вагона с двумя тормозными цилиндрами (с раздельным торможением) при полном служебном торможении ведущий горизонтальный рычаг (горизонтальный рычаг со стороны штока тормозного цилиндра) должен располагаться перпендикулярно к оси тормозного цилиндра или иметь наклон от своего перпендикулярного положения до 10° в сторону от тележки (рисунки 10, 11).

У вагона с одним тормозным цилиндром с несимметричной тормозной рычажной передачей при полном служебном торможении тыловой промежуточный рычаг должен иметь наклон не менее 20° в сторону к тележке (рисунок 12).

У вагона-хоппера с двумя тормозными цилиндрами (с раздельным торможением) при полном служебном торможении промежуточные рычаги должны иметь наклон не менее 20° в сторону к тележке (рисунок 13).

Тормозная рычажная передача вагона при несоответствии вышеприведенным требованиям должна быть отрегулирована.

При регулировке тормозной рычажной передачи запрещается укорачивать тормозные тяги, ставить взамен них тяги другой длины.

Для проверки наклона рычагов тормозной рычажной передачи и выхода штока тормозного цилиндра вновь производится полное служебное торможение.

У вагона с отрегулированными наклоном рычагов и выходом штока тормозного цилиндра необходимо произвести полное служебное торможение, подвести упорный рычаг (упор) привода регулятора вплотную к корпусу регулятора и зафиксировать его положение.

У рычажного привода для фиксации упорного рычага следует вращением регулировочного винта совместить отверстие в его головке с отверстием в упорном рычаге привода и соединить их валиком, с постановкой шайбы и шплинта.

После установки привода регулятора следует произвести отпуск тормоза. При этом расстояние между корпусом регулятора и упорным рычагом (упором) устанавливается автоматически. Ориентировочные установочные размеры привода регулятора (размер «А») приведены в таблице 2.

У отрегулированной тормозной рычажной передачи необходимо проверить регулятор на стягивание тормозной рычажной передачи, для чего следует измерить размер «а» регулятора, вращением корпуса регулятора распустить тормозную рычажную передачу, повторно измерить размер «а», произвести полное служебное торможение, затем произвести отпуск тормоза, после чего проконтролировать размер «а» – он должен сократиться на 5-11 мм у регуляторов 574Б, на 7-20 мм у регуляторов РТРП-675 и РТРП-675-М, на 5-10 мм у регуляторов РТРП-300.

После проверки обратным вращением корпуса регулятора необходимо стянуть тормозную рычажную передачу до первоначального размера «а».

После регулировки тормозной рычажной передачи и проверки регулятора на стягивание тормозной рычажной передачи необходимо:

- на вагонах, не оборудованных авторежимом, режимный валик воздухораспределителя переключить на порожний режим, режимный валик воздухораспределителя на дизельном вагоне 5-вагонной рефрижераторной секции оставить на среднем режиме торможения;

- у вагонов, оборудованных авторежимом, извлечь прокладку, поставленную для регулировки тормозной рычажной передачи под упор авторежима, режимный валик воздухораспределителя установить при композиционных колодках на средний режим торможения, при чугунных – на груженый.

Таблица 2 – Ориентировочные установочные размеры привода регулятора тормозной рычажной передачи вагонов

Тип вагона	Тип тормозных колодок	Размер "А", мм
		рычажный привод	стержневой привод	винтовой упор
4–осный грузовой вагон с одним тормозным цилиндром	Композиционные	35-50	140-200	15-30
	Чугунные	40-60	120-150	15-35
8 - осный грузовой вагон с одним тормозным цилиндром	Композиционные	30-50	–	–
4–осный грузовой вагон с двумя тормозными цилиндрами (с раздельным торможением)	Композиционные	10-25	–	10-25
Вагон 5-вагонной рефрижераторной секции постройки БМЗ и ГДР, автономный рефрижераторный вагон (АРВ)	Композиционные	20-60	55-145	–
	Чугунные	40-75	60-100	–
Вагон-термос	Композиционные	–	140-200	–
	Чугунные	–	130-150	–

Регулировку тормозной рычажной передачи грузовых вагонов с тележками, в которых применены подшипники кассетного типа с адаптерами в буксовом проеме, необходимо производить в соответствии с конструкторской (в том числе ремонтной) документацией на вагон.

Регулировку тормозной рычажной передачи и проверку действия её регулятора допускается производить при испытании тормоза вагона.

Проверка действия стояночного тормоза производится после регулировки тормозной рычажной передачи.

Вращением штурвала следует привести в действие стояночный тормоз. При этом у вагона с одним тормозным цилиндром все тормозные колодки должны плотно прижаться к колесам, у вагона с двумя тормозными цилиндрами контролируется прижатие всех тормозных колодок на тележке, соединенной состояночным тормозом. Затем следует выключить фиксирующий механизм стояночного тормоза и перевести штурвал из рабочего положения в нерабочее. Тормозные колодки при этом должны отойти от колес.

Перемещение вала со штурвалом стояночного тормоза должно происходить без заеданий.

Проверка действия ручного тормоза производится после регулировки тормозной рычажной передачи.

При испытании тормоза вагона должны быть проконтролированы:

- плотность тормозной системы вагона;

- действие тормоза при торможении и отпуске;

- действие выпускного клапана воздухораспределителя.

Испытание тормоза вагона необходимо производить на испытательной установке.

Схема типовой установки для испытания тормоза грузовых вагонов приведена в теме № 51. Испытание тормоза вагона на типовой установке следует производить в соответствии с темой № 51.

Испытательная установка, схема которой отличается от схемы типовой установки, должна быть допущена к применению в установленном железнодорожной администрацией порядке, а испытание на ней должно производиться в соответствии с руководством по эксплуатации этой установки.

Результаты испытаний тормоза вагона должны быть отражены в учетной книге установленной формы.

При испытании на установке с регистрацией параметров результаты испытания должны быть сохранены в памяти ПЭВМ, а в учетной книге, установленной формы, необходимо записывать дату испытания и номер принятого вагона за подписью лиц, производивших подготовку тормоза вагона к приемке и выполнявших приемку.

Проведение испытаний на установке с регистрацией параметров при выключенных регистрирующих устройствах запрещается.
