Тема 49 – Регулировка тормозной рычажной передачи грузовых вагонов

Регулировку тормозной рычажной передачи грузовых вагонов необходимо производить после сборки механической части тормоза на раме вагона и соединения ее с тормозными рычажными передачами подкатанных под вагон тележек.

Регулировка тормозной рычажной передачи каждой тележки должна быть произведена до подкатки тележек под вагон.

Переключатель режимов воздухораспределителя на вагоне с композиционными тормозными колодками должен быть установлен на среднем режиме торможения, а с чугунными тормозными колодками – на груженом.

На дизельном вагоне 5-вагонной рефрижераторной секции переключатель режимов воздухораспределителя должен быть установлен, вне зависимости от типа тормозных колодок, на среднем режиме торможения.

Переключатель режимов воздухораспределителя на вагоне с композиционными тормозными колодками, эксплуатация которого в груженом состоянии производится по особому распоряжению владельца инфраструктуры на груженом режиме, должен быть установлен на груженый режим торможения.

На вагоне, оборудованном авторежимом, под упор авторежима необходимо подложить металлическую прокладку толщиной (32_-1) мм – при авторежиме 265А-1, толщиной (45_-1) мм – при авторежиме 265А-4, АКВ1 и авторежиме модельного ряда 6532.

У вагона с рычажным приводом регулятора необходимо извлечь из рычажного привода валик, соединяющий регулировочный винт привода с его упорным рычагом, и отвести упорный рычаг привода от корпуса регулятора на максимально возможное расстояние.

У вагона со стержневым приводом регулятора упор привода следует установить при чугунных тормозных колодках на расстоянии не менее 160 мм от корпуса регулятора, при композиционных тормозных колодках – не менее 200 мм.

У вагона с винтовым приводом регулятора упор привода следует установить на расстоянии не менее 40 мм от корпуса регулятора.

Вращением корпуса регулятора необходимо установить зазор между тормозными колодками и колесами от 5 до 8 мм.

Винт регулятора должен быть вывернут так, чтобы размер «а» (расстояние от торца муфты защитной трубы до присоединительной резьбы на винте) составлял не менее 500 мм – для регуляторов 574Б, РТРП-675, РТРП-675-М, не менее 250 мм – для регуляторов РТРП-300.

Произвести полное служебное торможение и проконтролировать выход штока тормозного цилиндра и наклон рычагов тормозной рычажной передачи.

Выход штока тормозного цилиндра при полном служебном торможении должен находиться в пределах, приведенных в таблице 1.

Таблица 1 – Выход штока

Тип вагона и тормозных колодок	Выход штока, мм
Грузовой вагон (в том числе рефрижераторный) с одним тормозным цилиндром (188Б, 002) диаметром 356 мм. Композиционные тормозные колодки	от 50 до 100
Четырехосный грузовой вагон с двумя тормозными цилиндрами (710-03) диаметров 254 мм и ходом поршня 240 мм (с раздельным торможением), на тележках с буксовыми узлами, оборудованными адаптерами с упругими элементами. Композиционные тормозные колодки
Шестиосный грузовой вагон с одним тормозным цилиндром (519А) диаметром 400 мм. Композиционные тормозные колодки
Восьмиосный грузовой вагон с двумя тормозными цилиндрами (188Б, 002) диаметром 356 мм (с раздельным торможением). Композиционные тормозные колодки	от 50 до 100
Восьмиосный грузовой вагон с одним тормозным цилиндром (519А) диаметром 400 мм. Композиционные тормозные колодки
Четырехосный грузовой вагон (в том числе рефрижераторный) с одним тормозным цилиндром (188Б, 002) диаметром 356 мм. Чугунные тормозные колодками	от 75 до 125
Четырехосный грузовой вагон с двумя тормозными цилиндрами (710, 008) диаметром 254 мм и ходом поршня 125 мм (с раздельным торможением). Композиционные тормозные колодки – на тележках всех типов; – на тележках с буксовыми узлами, оборудованными адаптерами	от 25 до 65 от 25 до 75

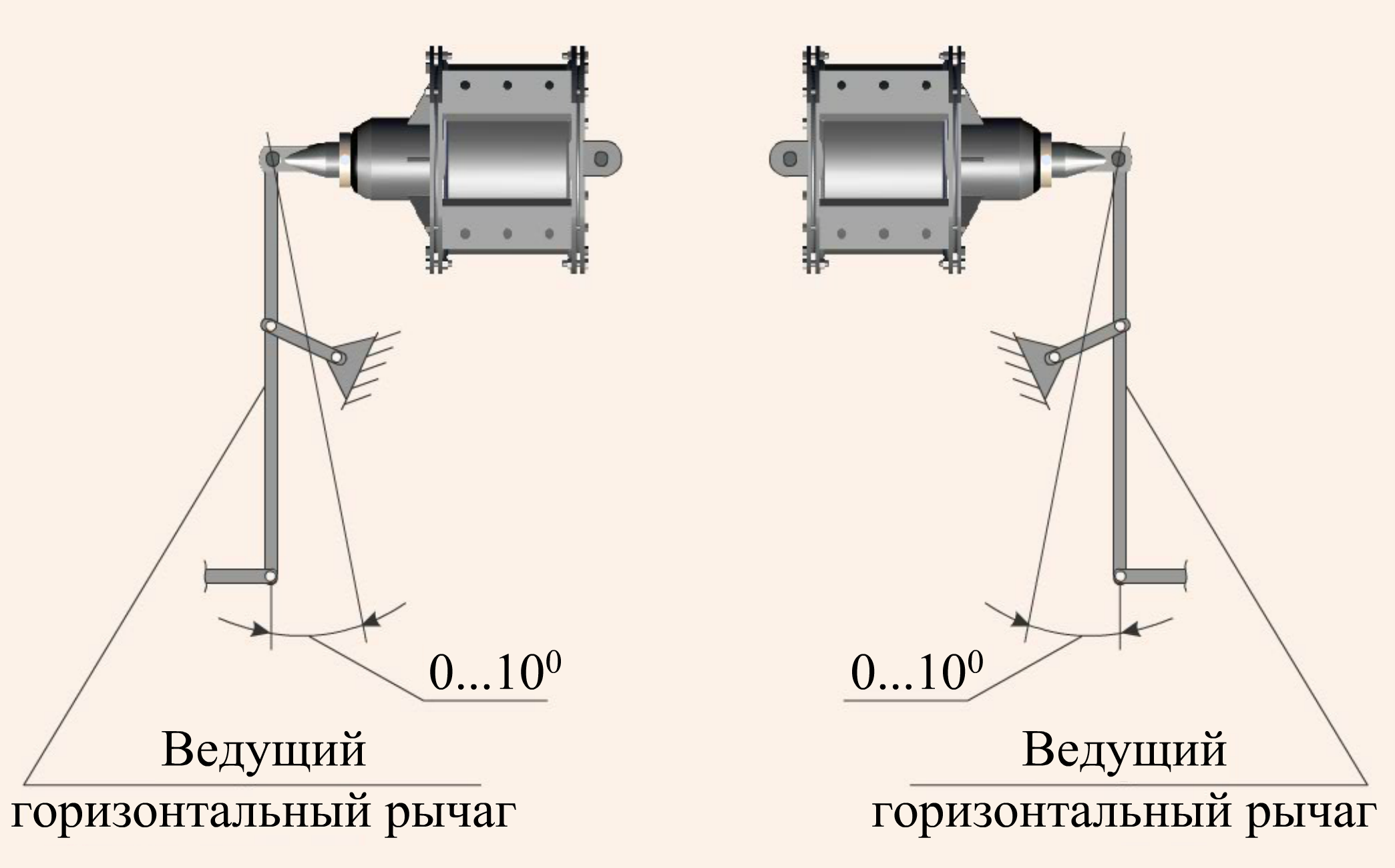

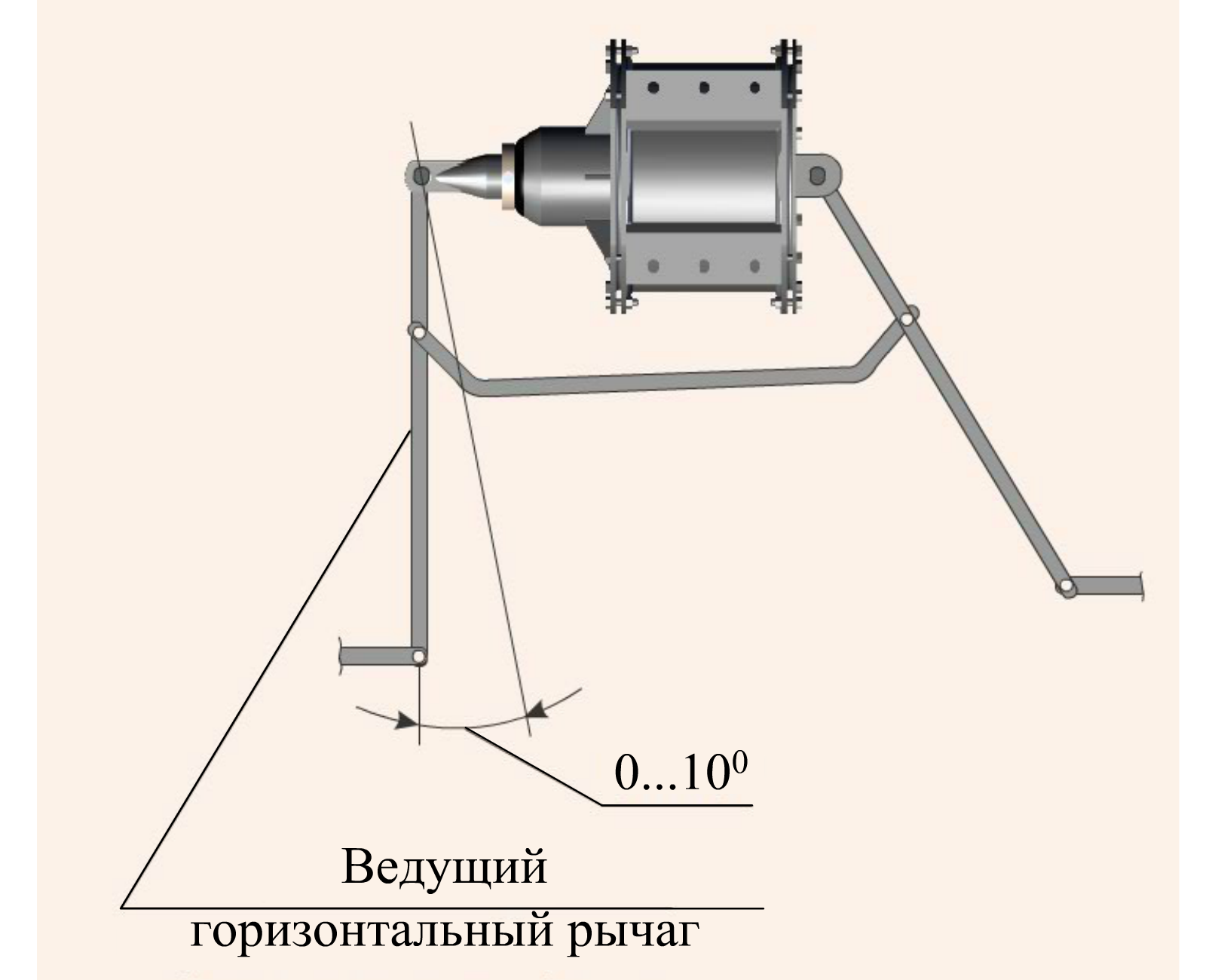

У вагона с симметричной тормозной рычажной передачей с одним тормозным цилиндром (рисунки 1, 4, 5, 8) и у вагона с двумя тормозными цилиндрами (с раздельным торможением, рисунок 6) при полном служебном торможении ведущий горизонтальный рычаг (горизонтальный рычаг со стороны штока тормозного цилиндра) должен располагаться перпендикулярно к оси тормозного цилиндра или иметь наклон от своего перпендикулярного положения до 10° в сторону от тележки.

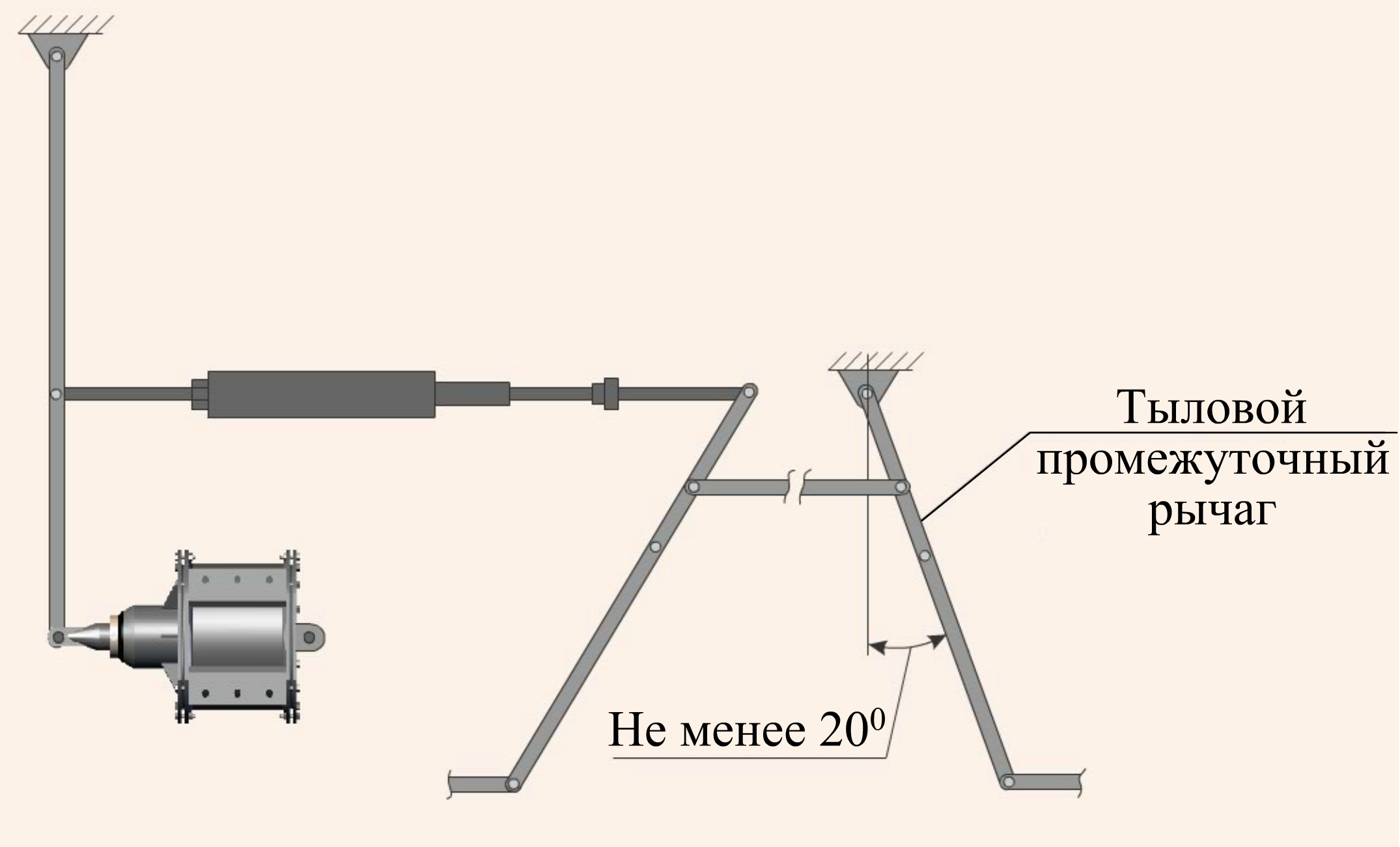

У вагона с одним тормозным цилиндром с несимметричной тормозной рычажной передачей (рисунки 2, 3) при полном служебном торможении тыловой промежуточный рычаг должен иметь наклон не менее 20° в сторону к тележке.

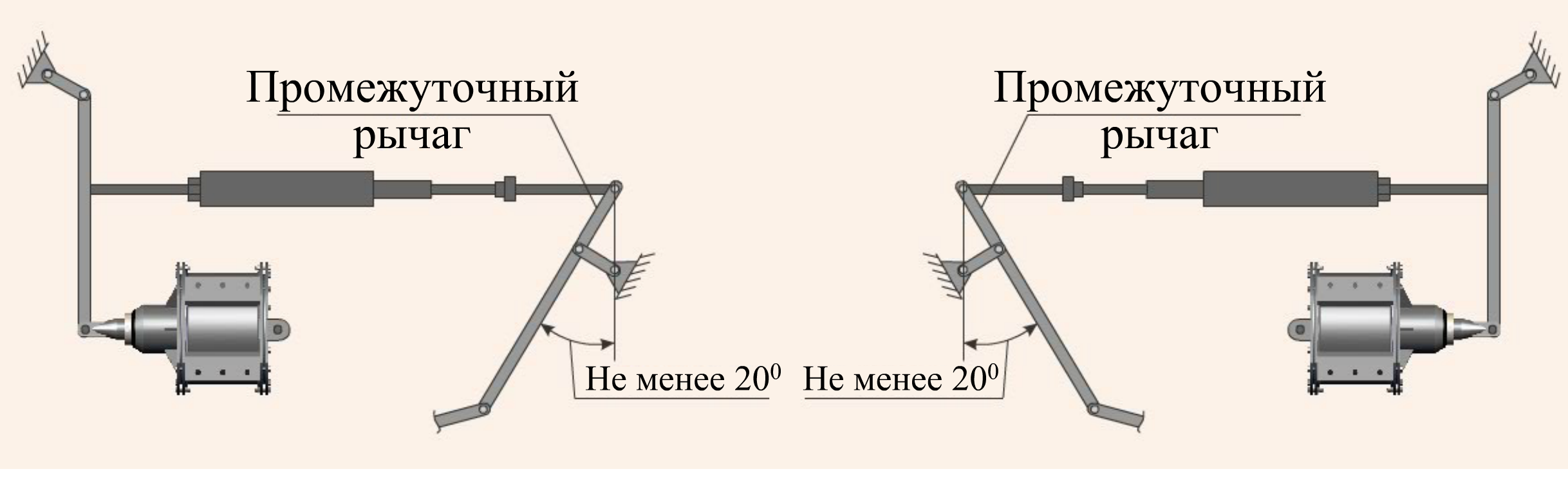

У вагона-хоппера с двумя тормозными цилиндрами (с раздельным торможением, рисунок 7) при полном служебном торможении промежуточные рычаги должны иметь наклон не менее 20° в сторону к тележке.

Тормозная рычажная передача вагона при несоответствии вышеприведенным требованиям должна быть отрегулирована.

При регулировке тормозной рычажной передачи запрещается укорачивать тормозные тяги, ставить взамен них тяги другой длины.

Для проверки наклона рычагов тормозной рычажной передачи и выхода штока тормозного цилиндра вновь производится полное служебное торможение.

У вагона с отрегулированными наклоном рычагов и выходом штока тормозного цилиндра необходимо произвести полное служебное торможение, подвести упорный рычаг (упор) привода регулятора вплотную к корпусу регулятора и зафиксировать его положение.

У рычажного привода для фиксации упорного рычага следует вращением регулировочного винта совместить отверстие в его головке с отверстием в упорном рычаге привода и соединить их валиком, с постановкой шайбы и шплинта.

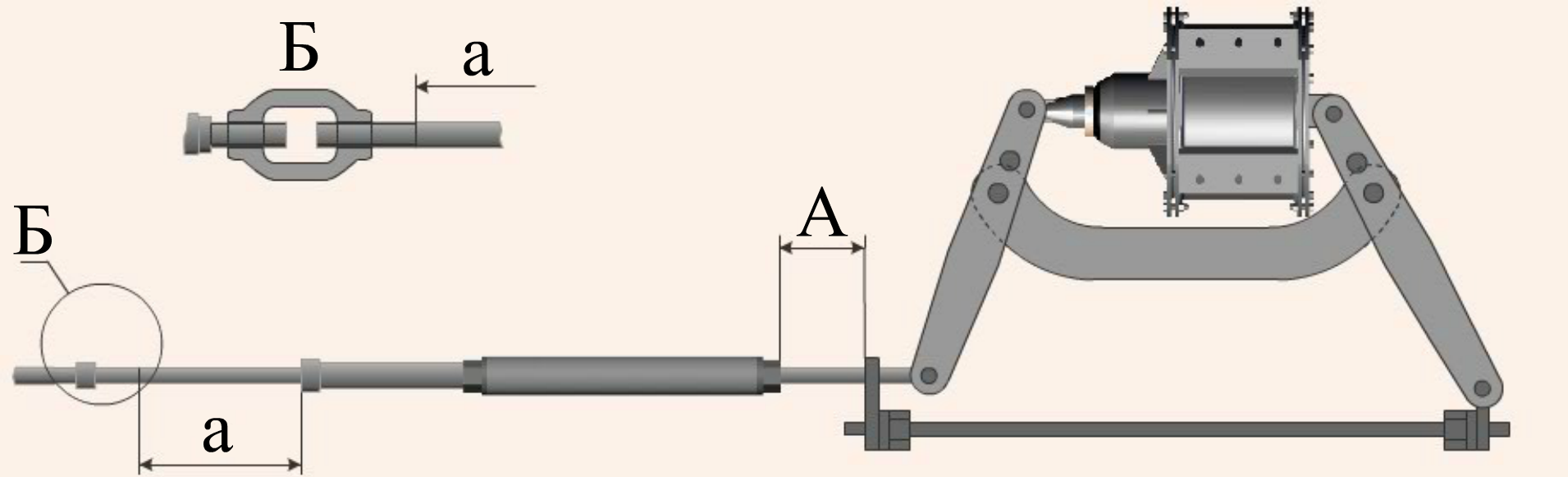

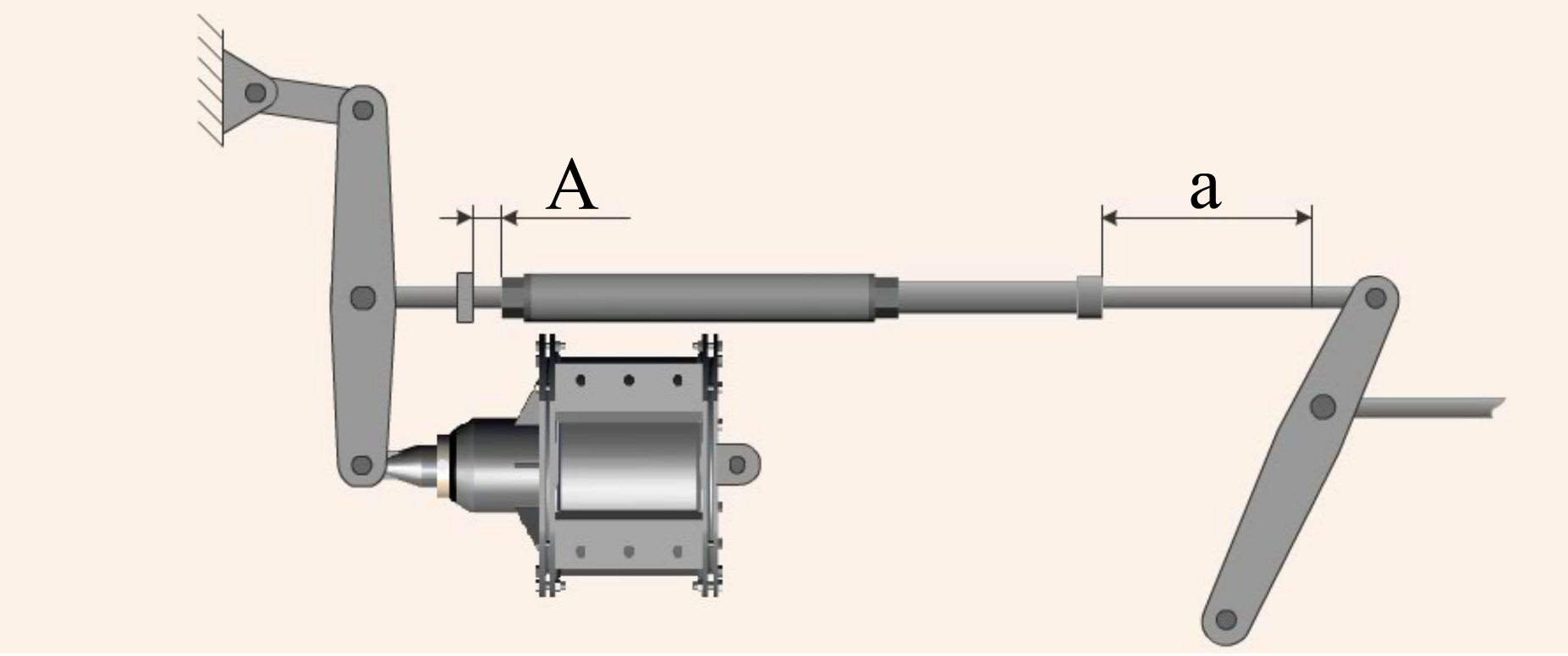

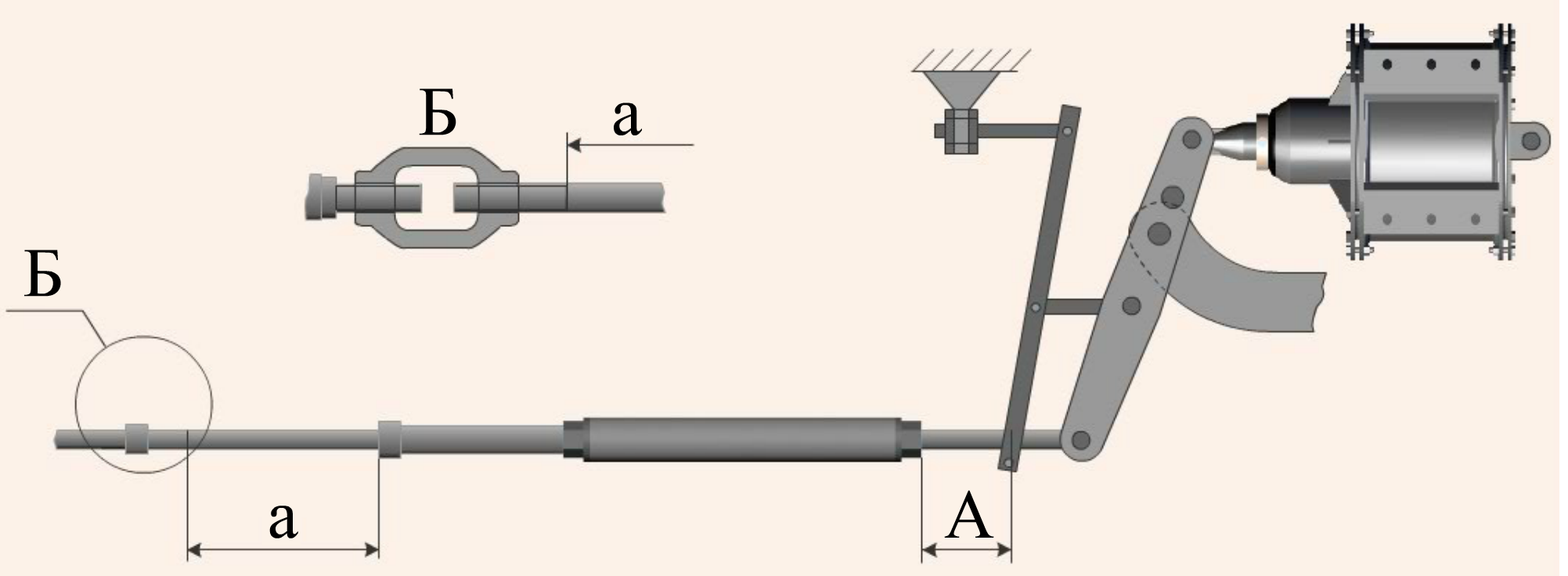

После установки привода регулятора следует произвести отпуск тормоза. При этом расстояние между корпусом регулятора и упорным рычагом (упором) устанавливается автоматически. Ориентировочные установочные размеры привода регулятора (размер «А») приведены в таблице 2.

Таблица 2 – Ориентировочные установочные размеры привода регулятора тормозной рычажной передачи вагонов

Тип вагона	Тип тормозных колодок	Размер "А", мм
		рычажный упор	стержневой упор	винтовой упор
Четырехосный грузовой вагон (в том числе рефрижераторный) с одним тормозным цилиндром (188Б, 002) диаметром 356 мм	Композиционные	35-50	35-50	35-50
	Чугунные	40-60	40-60	40-60
Четырехосный грузовой вагон с двумя тормозными цилиндрами (710, 008) диаметров 254 мм и ходом поршня 125 мм (с раздельным торможением)	Композиционные	10-25	-	10-25
Четырехосный грузовой вагон с двумя тормозными цилиндрами (710-03) диаметров 254 мм и ходом поршня 240 мм (с раздельным торможением)	Композиционные	20-40	-	-
Шестиосный грузовой вагон с одним тормозным цилиндром (519А) диаметром 400 мм	Композиционные	20-40	-	-
Восьмиосный грузовой вагон с двумя тормозными цилиндрами (188Б, 002) диаметром 356 мм (с раздельным торможением)	Композиционные	20-40	-	-
Восьмиосный грузовой вагон с одним тормозным цилиндром (519А) диаметром 400 мм	Композиционные	30-50	-	-
Вагон 5-вагонной рефрижераторной секции постройки БМЗ и ГДР, автономный рефрижераторный вагон (АРВ)	Композиционные	25-60	55-145	-
	Чугунные	40-75	60-100	-
Вагон-термос	Композиционные	-	35-50	-
	Чугунные	-	40-60	-

У отрегулированной тормозной рычажной передачи необходимо проверить регулятор на стягивание тормозной рычажной передачи, для чего следует измерить размер «а» регулятора, вращением корпуса регулятора распустить тормозную рычажную передачу, повторно измерить размер «а», произвести полное служебное торможение, затем произвести отпуск тормоза, после чего проконтролировать размер «а» – он должен сократиться на 5-11 мм у регуляторов 574Б, на 7-20 мм у регуляторов РТРП-675 и РТРП-675-М, на 5-10 мм у регуляторов РТРП-300.

После проверки обратным вращением корпуса регулятора необходимо стянуть тормозную рычажную передачу до первоначального размера «а».

После регулировки тормозной рычажной передачи и проверки регулятора на стягивание тормозной рычажной передачи необходимо:

– на вагонах, не оборудованных авторежимом, переключатель режимов воздухораспределителя переключить на порожний режим, переключатель режимов воздухораспределителя на дизельном вагоне 5-вагонной рефрижераторной секции оставить на среднем режиме торможения;

– у вагонов, оборудованных авторежимом, извлечь прокладку, поставленную для регулировки тормозной рычажной передачи под упор авторежима, переключатель режимов воздухораспределителя установить при композиционных колодках на средний режим торможения, при чугунных – на груженый.
