Тема 40 – Регуляторы тормозной рычажной передачи. Технические требования на ремонт и испытание регуляторов тормозных рычажных передач

1 Поступивший в ремонт регулятор тормозной рычажной передачи (далее – регулятор) должен быть снаружи очищен от грязи и ржавчины.

2 После наружной очистки регулятор необходимо разобрать на специальном приспособлении, все детали и узлы протереть – очистить от старой смазки и грязи.

Допускается производить промывку деталей регулятора в керосине с последующей обязательной просушкой их сжатым воздухом.

3 Ремонт регуляторов необходимо производить с соблюдением следующих требований:

- у деталей регулятора не допускаются трещины, изломы, отколы, срыв и деформация резьбы;

- в случае наличия дефектов у защитной трубы и упорной втулки в виде отколов буртика допускается производить ремонт их наплавкой с последующей механической обработкой до чертежных размеров;

- у головки, стакана, тяговой и регулирующей гаек, тягового стержня, крышек стакана не допускается износ конусных поверхностей более 0,6 мм на сторону и наличие на конусных поверхностях выработок в виде канавки глубиной более 0,6 мм;

3 Ремонт регуляторов необходимо производить с соблюдением следующих требований:

- у подшипников не допускается наличие трещин на наружных кольцах и сепараторах, а также ржавчины, заусенцев и выкрашивания металла на беговых дорожках внутренних и наружных колец;

- не допускается изгиб винта на длине с диаметром 30 мм (часть винта с трапецеидальной резьбой вместе с гладкой частью) у регуляторов 574Б, РТРП-675 и РТРП-675-М более 4 мм, у регуляторов РТРП-300 – более 2 мм;

- не допускается износ и деформация трапецеидальной резьбы у винта, регулирующей и тяговой гаек – регулирующая и тяговая гайки должны свободно вращаться на винте под действием собственного веса, люфт регулирующей или тяговой гайки вдоль оси винта более 2 мм не допускается;

- у всех пружин должны быть проконтролированы их силовые параметры;

- в процессе сборки резьбовые поверхности, подшипники и поверхности трения должны быть смазаны смазкой ЦИАТИМ-201.

4 Каждый отремонтированный регулятор должен быть испытан на испытательном стенде.

На отремонтированном и выдержавшем испытание регуляторе должна стоять бирка. Бирка должна устанавливаться под головку стопорного болта на корпусе регулятора. На бирке должны быть нанесены клеймо АКП и дата ремонта (число, месяц и две последние цифры года).

5 Стенд для испытания регуляторов должен имитировать работу регулятора на вагоне и обеспечивать:

- проверку регулятора на стабильность работы при имитации нормальных зазоров между колесами и тормозными колодками и полного служебного торможения;

- проверку регулятора на стягивание и роспуск его вручную при имитации отпущенного тормоза;

- проверку регулятора на автоматическое стягивание при имитации увеличенных зазоров между колесами и тормознымиколодками и ступени торможения с последующим отпуском;

- проверку регулятора на прочность при растягивающем усилии (8 ± 0,1) тс.

5.1 При проверке на стабильность работы при имитации нормальных зазоров между колесами и тормозными колодками и полного служебного торможения регулятор должен работать как жесткая тяга.

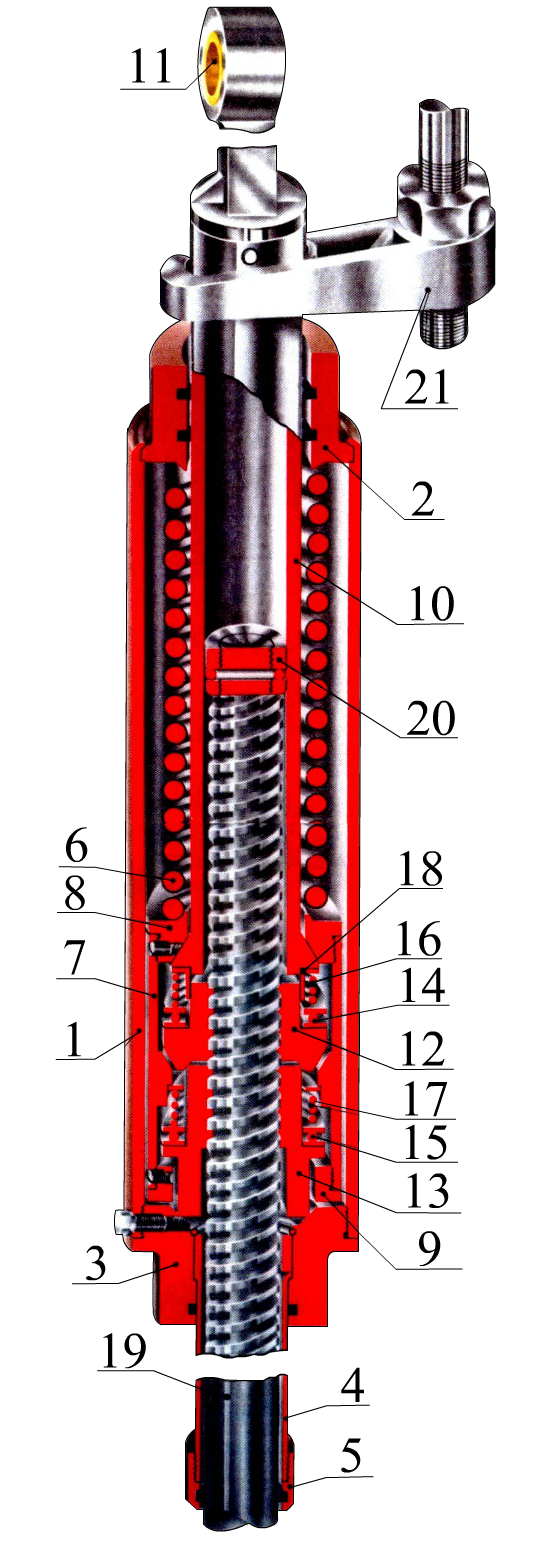

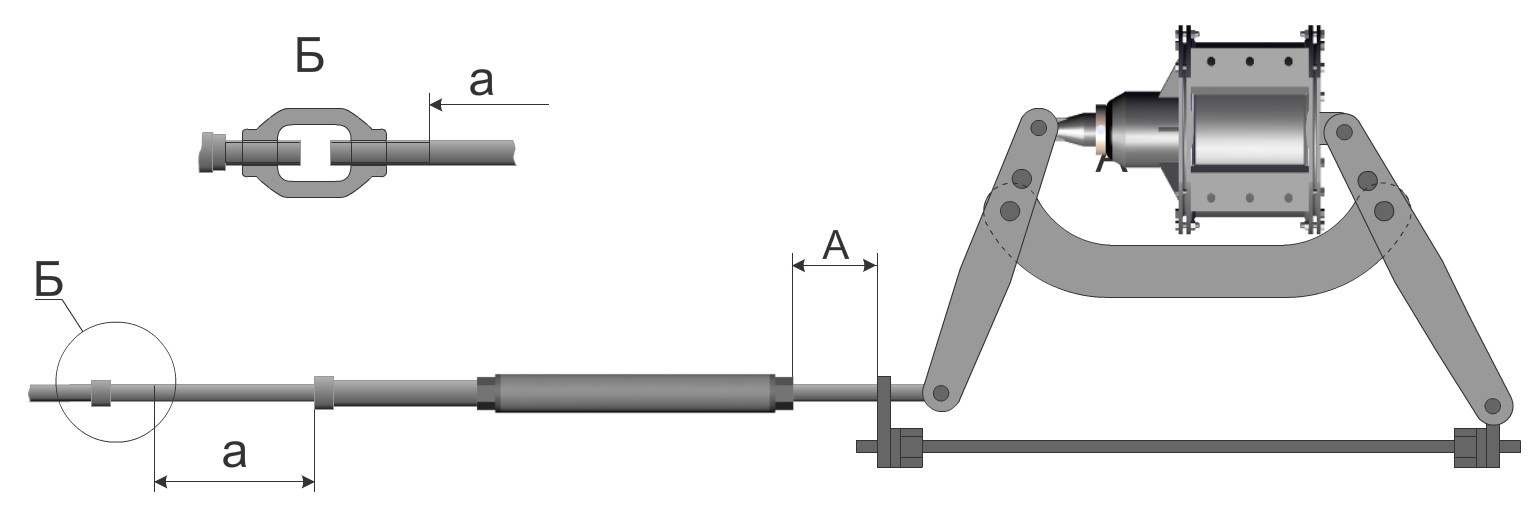

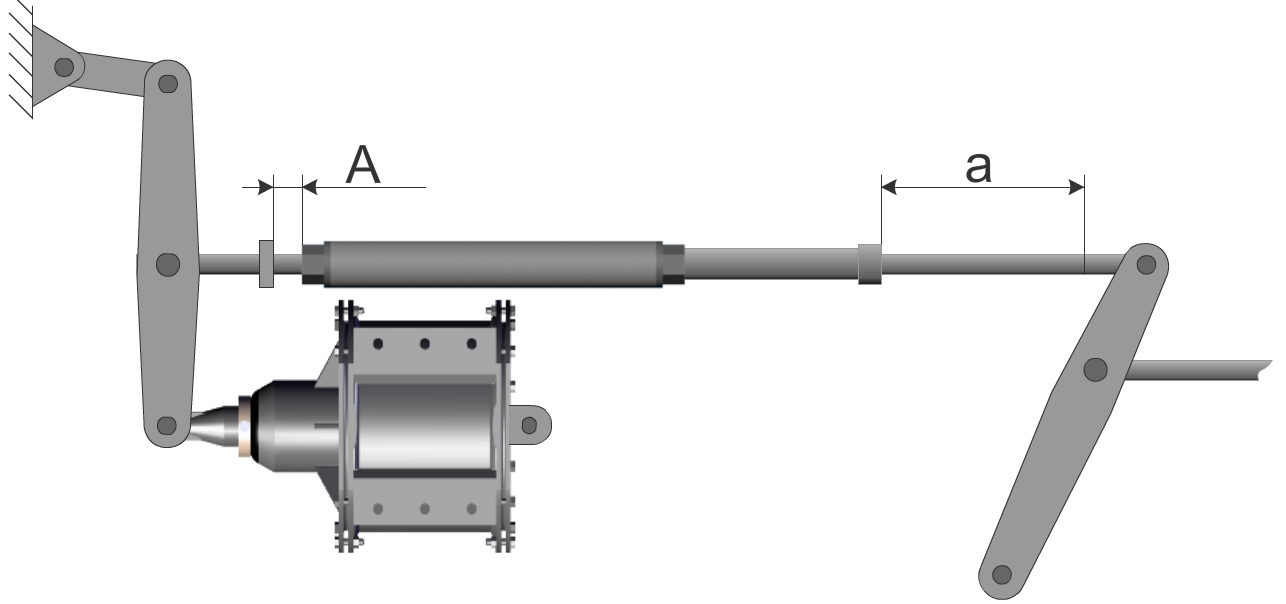

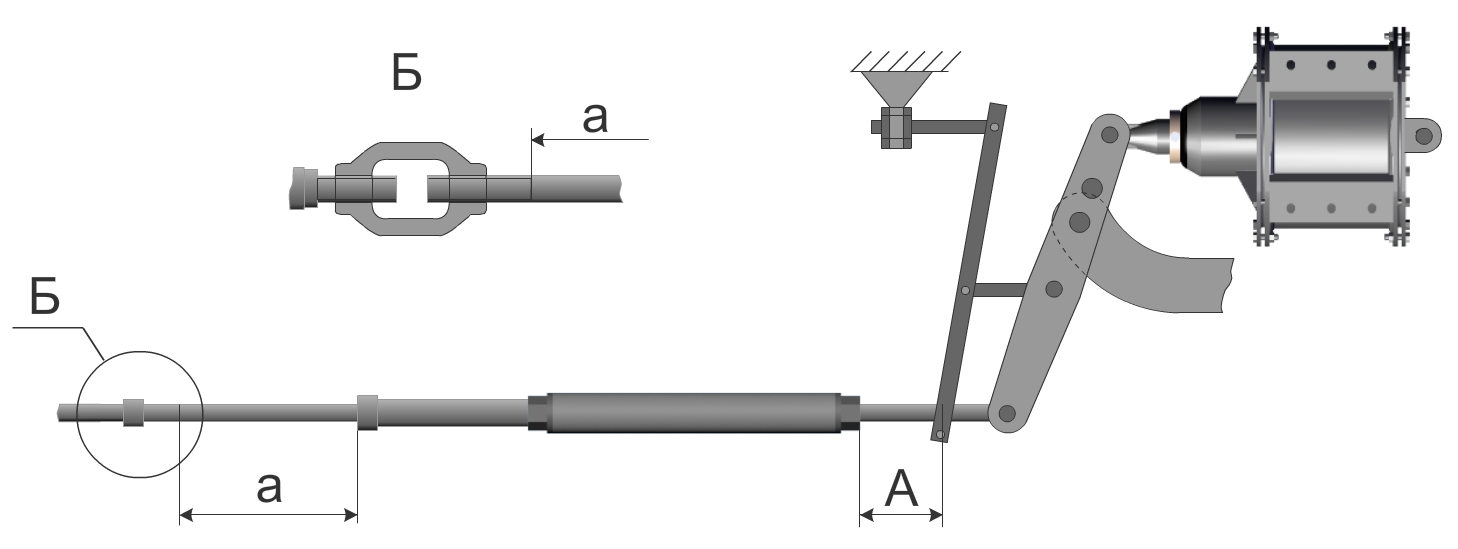

5.2 При проверке на стягивание и роспуск вручную при имитации отпущенного тормоза регулятор в результате вращения его корпуса на один-два оборота против часовой стрелки (по часовой стрелке) должен увеличивать (уменьшать) размер «а» (расстояние от торца муфты защитной трубы до присоединительной резьбы на винте) соответственно на 30 - 60 мм (рисунки 2, 3, 4).

5.3 При проверке на автоматическое стягивание при имитации увеличенных зазоров между колесами и тормозными колодками и ступени торможения с последующим отпуском регулятор должен сокращать размер «а» (расстояние от торца муфты защитной трубы до присоединительной резьбы на винте) после каждой ступени торможения и последующего отпуска на следующие значения:

- от 5 до 11 мм – регулятор 574Б;

- от 7 до 20 мм – регуляторы РТРП-675 и РТРП-675-М;

- от 5 до 10 мм – регулятор РТРП-300.

5.4 Испытание регулятора на прочность при растягивающем усилии (8 ± 0,1) тс необходимо производить только на испытательном стенде, конструкцией которого предусмотрено это испытание.

Регулятор выдерживается под растягивающим усилием в течение от 1 до 2 минут, он должен выдержать нагрузку и работать как жесткая тяга.

5.5 При проведении испытаний по пунктам 5.1, 5.2, 5.4 и пункту 5.3 (в неавтоматическом режиме) винт регулятора 574Б, РТРП-675, РТРП-675-М должен быть вывернут до размера «а» от 300 до 350 мм, регулятора РТРП-300 – от 100 до 150 мм.

При проведении испытания по пункту 5.3 на испытательном стенде, предусматривающем проведение проверки в автоматическом режиме, винт регулятора 574Б должен быть вывернут до размера «а» не менее 500 мм, регуляторов РТРП-675, РТРП-675-М – не менее 600 мм, регулятора РТРП-300 – не менее 280 мм, серия ступеней торможения с последующим отпуском должна производиться до полного стягивания регулятора.

6 Результаты испытания регулятора должны быть отражены в учетной книге установленной формы.

При испытании регулятора на стенде с регистрацией параметров результаты испытания должны быть сохранены в памяти ПЭВМ, а в учетной книге, установленной формы, должны быть записаны дата испытания, тип и номер принятого регулятора с росписью исполнителя ремонта и руководителя АКП или его заместителя.

Проведение испытаний на стенде с регистрацией параметров при выключенных регистрирующих устройствах запрещается.
