Тема 37 - Технические требования на дефектацию и ремонт деталей соединительного рукава Р17

Тема 37 – Технические требования на дефектацию и ремонт деталей соединительного рукава Р17

Дефектация и ремонт головки соединительной Р 17.010

1 – заклепка; 2 – соединительная головка

Рисунок 1 – Головка соединительная Р 17.010

Таблица 1 – Дефектация и ремонт головки соединительной Р 17.010

Возможный дефект	Метод установления дефекта и средство его измерения	Заключение и рекомендуемые методы ремонта
Трещины и отколы	Визуальный осмотр	Заменить головку
Наличие заусенцев на поверхности Е	Визуальный осмотр	Поверхность зачистить
Размер (2) более 44 или менее 42 мм	Проконтролировать размер (2) Штангенциркуль ШЦ1-125-0,1 ГОСТ 166-89	Заменить головку
Высота буртика А менее 2 мм	Контроль шаблоном 8153-4154	Заменить головку
Диаметр отверстия (1) менее 31 мм	Проконтролировать размер 1 Штангенциркуль ШЦ1-125-0,1 ГОСТ 166-89	Заменить головку
Наличие на поверхностях В, Г, Д заусенцев и забоин	Визуальный осмотр	Поверхноость зачистить
Деформация гребня и поддерживающего буртика	Контроль шаблоном Р-17 в соответствии с п. 1.1	Заменить головку
Риски, заусенцы, острые кромки в канавке под уплотнительное кольцо	Визуальный осмотр	Канавку зачистить, острые кромки притупить
Деформация канавки под уплотнительное кольцо	Визуальный осмотр	Заменить головку
Деформация заклепки	Визуальный осмотр	Заменить заклепку или головку

П. 1.1. Цилиндрическую часть шаблона ввести в отверстие соединительной головки и повернуть вокруг своей оси вращения.

Если при этом нижняя контролирующая поверхность шаблона входит на рабочую поверхность поддерживающего буртика (поверхность Д), а верхние контролирующие поверхности шаблона – на две рабочие поверхности гребня (поверхности В и Г) и шаблон беспрепятственно поворачивается до упора в стержень заклепки и обратно, то соединительная головка считается исправной.

В ином случае соединительная головка считается неисправной и должна быть заменена.

Дефектация и ремонт хомутика Р17.002

Таблица 2 – Дефектация и ремонт хомутика Р17.002

Возможный дефект	Метод установления дефекта и средство его измерения	Заключение и рекомендуемые методы ремонта
Изломы, надрывы металла	Визуальный осмотр	Заменить
Деформация ушек	Визуальный осмотр	Заменить

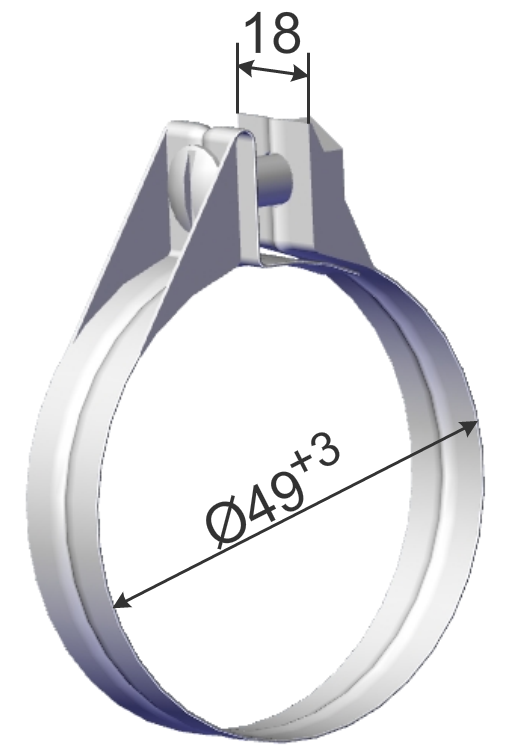

Рисунок 2 – Хомутик Р17.002

Дефектация и ремонт наконечника Р 17.003

Таблица 3 – Дефектация и ремонт наконечника Р 17.003

Возможный дефект	Метод установления дефекта и средство его измерения	Заключение и рекомендуемые методы ремонта
Трещины и отколы	Визуальный осмотр	Заменить
Наличие заусенцев на поверхности Б	Визуальный осмотр	Поверхность зачистить
Размер (3) более 44 мм или менее 40 мм	Проконтролировать размер (3) Штангенциркуль ШЦ1-125-0,1	Заменить
Высота буртика А менее 2 мм	Контроль шаблоном 8153-4154	Заменить
Диаметр отверстия (2) менее 31 мм	Проконтролировать размер (2) Штангенциркуль ШЦ1-125-0,1	Заменить
Трещины и отколы	Визуальный осмотр	Заменить

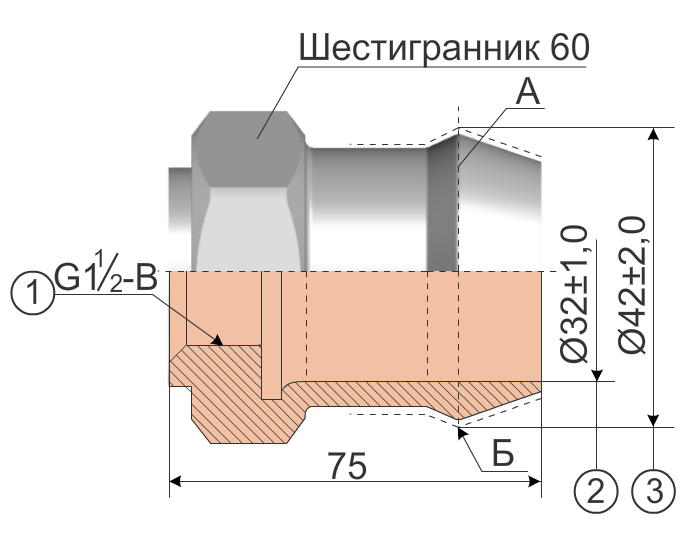

Рисунок 3 – Наконечник Р 17.003

Дефектация и ремонт рукава Р 17Б.004-04 (резинотекстильной трубки)

Таблица 4 – Дефектация и ремонт рукава Р 17Б.004-04 (резинотекстильной трубки)

Возможный дефект	Метод установления дефекта и средство его измерения	Заключение и рекомендуемые методы ремонта
Истекший срок службы	Визуальный осмотр	Заменить
Отслоения внешнего и внутреннего резиновых слоев. Трещины на поверхности А, доходящие до текстильного слоя. Надрывы на торцах	Визуальный осмотр	Заменить
Невыдержан размер 1	Проконтролировать размер 1 Линейка 1500 д ГОСТ 427-75	Заменить
Отсутствие фасок 2	Визуальный осмотр	Ремонт – снять фаски (2)

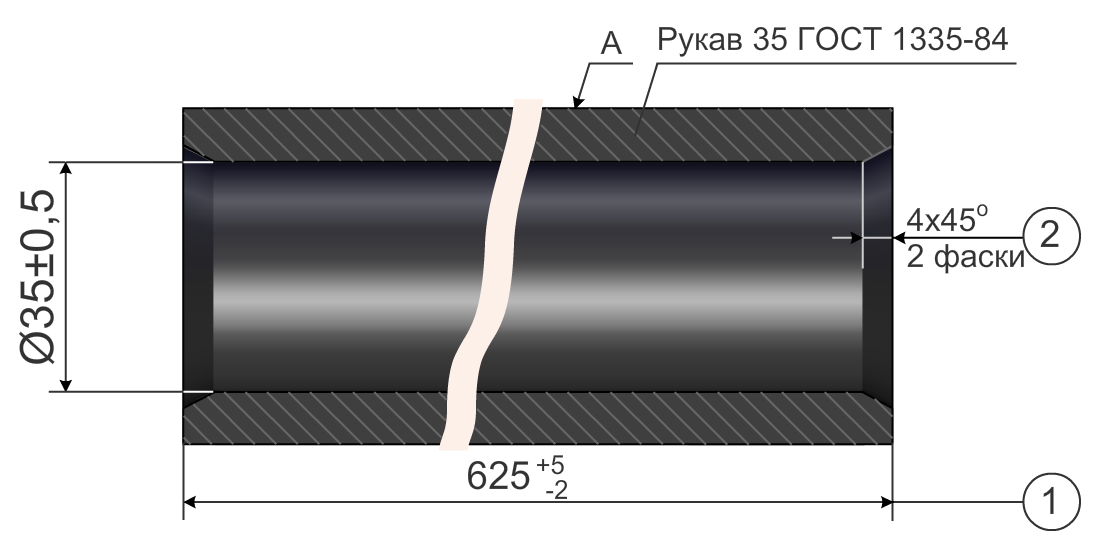

Рисунок 4 – Рукав Р 17Б.004-04
