Тема 22 - Ремонт кузова полувагона

Сварочные материалы

При ремонте кузова полувагона сваркой должны применяться:

- электроды типа Э50А (марок УОНИ 13/55, ОЗС-5 и др.);

- проволока марки Св-08Г2С диаметром 1,2 - 1,6 мм и двуокись углерода.

- порошковые проволоки с защитой в углекислом газе, обеспечивающие механические свойства металла шва на уровне электродов типа Э50А.

Для ремонта сварных конструкций из сталей марок Ст3сп, Ст15, Ст20 могут использоваться, кроме вышеуказанных материалов, электроды типов Э42А.

Ремонт каркаса кузова

Кузов полувагона изготавливают из сталей марок 09Г2, 09Г2Д, 10Г2БД, 10ХНДП по ГОСТ 19281, сталь Ст3 по ГОСТ 380, 12Г2ФД по ТУ 14-1-5391-99.

При всех видах ремонта разрешается:

а) заварка трещин, изломов верхних и нижних обвязок с последующим усилением односторонними накладками (рисунок 1) при условии, что количество поперечных трещин, изломов не более четырех, а продольных трещин - не более трех, длиной не более 200 мм каждая.

При длине трещин более 200 мм верхнюю и нижнюю обвязки ремонтируют вваркой вставок. При этом на одной стороне вагона допускается не более пяти стыков, с расстоянием между ними не менее одного метра.

б) заварка трещин и изломов в любом месте на раскосах, шкворневых и промежуточных стойках с обязательным усилением сварного соединения накладкой (рисунок 2), при условии, что на стойке, раскосе не более одной трещины, излома;

в) восстанавливать сварные швы при отрыве любых стоек от нижней обвязки, предварительно удалив ранее наплавленный металл. Узел заделки необходимо усилить точечными сварными швами – электрозаклепками;

г) замена накладок и устранение старых сварных швов, соединяющих нижний обвязочный угольник с верхним листом промежуточной балки, при повреждении коррозией более 15% толщины при капитальном ремонте и 20% при деповском ремонте и техническом обслуживании с отцепкой, или которые имеют толщину в отдельных местах менее половины номинального размера с дальнейшим восстановлением сварных швов;

д) частичная, но не более половины длины, или полная замена стоек и раскосов, а также полная или частичная замена нижней и верхней обвязок аналогичным профилем.

При замене частей верхней и нижней обвязок стыки должны размещаться в межстоечных проемах, на расстоянии не менее 300 мм от ближайшей стойки. Расстояние между стыками не менее одного метра;

е) накладки с трещинами должны заменяться на новые, независимо от длины трещин;

ж) на угловых стойках - заварка не более одной трещины, длиной до 50% сечения с постановкой усиливающей накладки. На полувагонах с металлической обшивкой допускается устранение не более двух трещин, при этом одна, длиной до 100 мм - без установки усиливающей накладки, вторая - длиной до 50% сечения- с постановкой усиливающей накладки.

При всех видах ремонта вагонов разрешается заварка трещин угловых стоек длиной до 50% поперечного сечения с усилением накладками. На одной стойке не должно быть более одной трещины. Угловые стойки, имеющие изломы, ремонту на вагоне не подлежат и меняются на новые.

Раскосы, шкворневые, промежуточные и угловые стойки, соединенные контактной стыковой или газопрессовой сваркой, накладками не усиливаются и устанавливаются на вагон без ограничения.

Ремонт металлической обшивки стен полувагона

Обшивку стен полувагона изготавливают из сталей 09Г2, 09Г2Д, 10ХНДП по ГОСТ 19281, сталь Ст3 по ГОСТ 380.

При всех видах ремонта разрешается:

а) заварка дефектов сварных швов листов наружной обшивки;

б) заварка пробоин и прорезов длиной менее 100 мм и шириной до 3 мм, без постановки накладок;

в) замена отдельной части панели (рисунок 3) приваркой ее к стойкам, раскосам, верхней и нижней обвязкам. Допускается замена поврежденных гофрированных листов плоскими;

г) замена ранее поставленных с наружной стороны кузова накладок, постановкой вставок или накладок соответствующего профиля изнутри кузова;

г) ремонт пробоин, деф. 1 (рисунок 4), и прорезов, деф. 2, более 100 мм длиной и более 3 мм шириной, постановкой вставок или накладок с приваркой их по периметру при условии, что в проеме между стойками должно быть не более двух вставок или накладок;

е) вырезка части обшивки, имеющей вмятины, площадью не более 1 м2, с последующей приваркой накладки или вставки двусторонним швом;

ж) постановка накладок с внутренней стороны площадью не более 0,3 м² на трещины, пробоины, вырывы, поврежденные коррозией участки обшивки.

При капитальном ремонте разрешается:

а) заварка пробоин, поврежденных коррозией участков обшивки полувагонов с постановкой вставок при условии, что на одном проеме их будет не более трех;

б) полная замена обшивки стен, поврежденной коррозией более, чем на 50% толщины.

Все сварные швы при вварке вставок должны быть зачищены до уровня основного металла.

Ремонт пола вагонов

Пол вагона изготавливают из стали 09Г2Д по ГОСТ 19281

При всех видах ремонта разрешается:

а) заварка трещин в листах пола длиной не более 500 мм и устранение дефектов в сварных швах;

б) приварка накладок при условии, что площадь каждой накладки не более 0,3 м2, а расстояние между ними не менее 1 м;

в) вварка вставок в листы пола цельнометаллических вагонов всех типов, или их полная или частичная замена;

г) замена гофрированных листов консольных секций пола на гладкие, толщиной 3 мм;

д) коррозийное повреждение пола не более 50% толщины металла. При большем повреждении, на площади не более 0,3 м², пол ремонтируют постановкой накладки с обваркой по периметру. При коррозионных повреждениях на площади более 0,3 м² – заменой секции пола, ограниченной поперечными балками, хребтовой балкой и нижней обвязкой боковой стены.

Ремонт дверей вагонов

Двери вагона изготавливают из стали 09Г2 по ГОСТ 19281, сталь Ст3 по ГОСТ 380.

При всех видах ремонта разрешается:

а) устранять повреждения или заменять любую из стоек и обвязок с полной или частичной заменой прилегающей к ним обшивки как гофрированным, так и плоским листом. Трещины нижней обвязки двери полувагона, не переходящие на вертикальные полки, заваривать с постановкой плоской накладки сверху на полку;

б) в стойках двери устранять сваркой с постановкой усиливающих накладок соответствующего профиля не более двух трещин или изломов по одному дефекту на одной стойке. Если дефектов более - стойка заменяется на новую;

в) устранять дефекты в сварных швах. При отрыве сварных точек приварки обшивы к обвязкам двери данное место ремонтировать наложением нахлесточных или угловых швов;

г) устранять на металлической обшивке двери не более четырех пробоин или четырех трещин длиной не более 300 мм каждая. Трещины длиной свыше 100 мм заваривать с постановкой усиливающей накладки площадью не более 0,5 м².

Лучевые трещины возле петель на обшивке двери полувагона заваривать с постановкой усиливающей накладки согласно чертежу 532.15-079 (см. вагон модели 12-532);

д) заменять часть или всю обшивку;

е) устранять пробоины или коррозионные повреждения на торцевых дверях полувагона постановкой с внутренней стороны накладок толщиной не менее 4 мм и площадью не более 0,5 м².

При деповском ремонте и техническом обслуживании с отцеплением вагонов разрешается:

а) заварка не более двух трещин, деф. 1, (рисунок 5), в угольниках обвязки двери с усилением мест сварки угловыми накладками;

б) заварка пробоин, деф. 2, и прорезов шириной более 3 мм с постановкой вставок, накладок, но не более четырех на листе обшивки двери;

в) приварка водоотливов взамен пораженных коррозией;

г) заварка прорезов на листе обшивки двери, деф. 3, если ширина его не более 3 мм;

д) заварка трещины в листе обшивки двери длиной до 100 мм и шириной до 3 мм без постановки усиливающей накладки, но не более четырех на листе обшивки двери.

Ремонт крышки люка

Материал - сталь 09Г2Д, 09Г2С, 10ХНДП по ГОСТ 19281, сталь Ст3 по ГОСТ 380.

При деповском ремонте и техническом обслуживании с отцеплением вагонов для крышек разгрузочных люков полувагонов без снятия их с вагона разрешается:

а) приварка усиливающей планки переднего угольника обвязки крышки люка;

б) приварка планок под угольники крышки;

в) заварка трещин в сварных швах, деф. 1;

г) заварка трещин в листе крышки, деф. 2, длиной не более 100 мм и в количестве не более двух;

д) приварка запорных угольников.

При всех видах ремонта на снятых с вагона крышках люков разрешается:

а) выполнение работ, перечисленных на стр. 13;

б) заварка трещин в листе крышки люка в углах или местах расположения петель, деф. 4, при условии, что толщина полотна в местах наложения сварных швов не менее 4 мм, количество трещин не более четырех и длина каждой трещины не более 100 мм, с обязательным усилением накладками, которые должны перекрывать трещины не менее чем на 50 мм в каждую сторону;

в) заварка трещин в ребрах и боковой балочке, деф. 3, при условии, что толщина металла в местах наложения сварных швов не менее 4 мм, с усилением места сваривания угловыми и плоскими накладками толщиной 6 мм и длиной 100 мм;

г) усиление поврежденных коррозией отдельных мест листа, (деф. 6, рисунок 6), приваркой накладок при условии, что толщина листа в местах наложения швов не менее 4 мм, размер накладки не должен превышать 200 мм х 400 мм, количество накладок не более трех с расстоянием между ними не менее 150 мм;

д) заварка трещин в передней отбуртовке, деф. 7, не выходящих на лист крышки, с последующим усилением накладкой длиной до 100 мм;

е) заварка лучевых трещин, деф. 5, у отверстия для заклепок.

Ремонт деталей запорного механизма

Детали запорного механизма изготавливаются из стали 25Л по ГОСТ 977, Ст3 по ГОСТ 380, 09Г2Д по ГОСТ 19281.

При всех видах ремонта разрешается:

а) заварка изношенных отверстий закидки крышки люка, деф. 1 (рисунок 7);

б) наплавка изношенных поверхностей корпуса и зуба закидки, деф. 2, 3;

в) наплавка изношенной поверхности сектора люка, деф. 1 (рисунок 8), с последующей механической обработкой после наплавки;

г) заварка изношенного отверстия сектора, деф. 2.

Заваренные отверстия подлежат рассверловке.

Ремонт нижнего запорного механизма торцевой двери

Нижний запорный механизм торцевой двери вагона изготавливают из сталей марок 25Л ГОСТ 977, сталь Ст3 по ГОСТ 380, сталь 09Г2Д по ГОСТ 19281.

При всех видах ремонта разрешается:

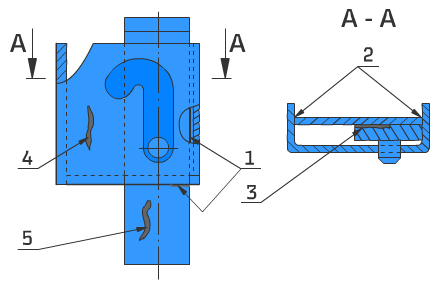

а) заварка дефектных сварных швов, деф. 1, (рисунок 9) крепления механизма к торцевой двери;

б) заварка дефектов сварных швов, деф. 2, (рисунок 9) крепления стенок коробки механизма;

в) заварка валика механизма, деф. 3, (рисунок 9) при дефектном сварном шве или при его отсутствии;

г) заварка трещин, деф. 4, (рисунок 9) на стенках коробки;

д) заварка трещин, деф. 5, (рисунок 9) на скобе механизма.
