Тема 6
Дефектация, основные требования при ремонте боковой рамы тележки модели 18-100
1) Боковые рамы перед ремонтом и дефектацией очищают от грязи, отслоившейся ржавчины и разрушившегося лакокрасочного покрытия, обмывают в моечной машине, осматривают наружную поверхность на возможность обнаружения трещин, отколов и износов. Особо тщательное внимание уделяют зонам А и Б, указанным на рисунке 1.
Рисунок 1 – Схема осмотра боковой рамы
2) При капитальном или деповском ремонтах под вагон подкатывают тележки с боковыми рамами, с установленными износостойкими элементами по проектам М 1698 ПКБ ЦВ или С 03.04, или по ТУ BY 400044052.010-2014 (черт. 1803.703-01.000 или 1803.703-03.000) или ТУ BY 400044052.011-2014 (черт. ИШДЖ.668412.749.00.10.00, ИШДЖ.668412.749.00.00.01, ИШДЖ.668412.749.00.00.02, ИШДЖ.668412.749.00.00.03).
Оставшийся срок службы боковых рам должен быть не менее чем до следующего капитального или деповского ремонта вагона соответственно.
3) Не допускается ремонт боковой рамы, у которой в буксовом проёме опорная поверхность имеет местный, канавкообразный износ более 2 мм в тело рамы (максимальная ширина канавки 20 мм, максимальная длина канавки равна ширине опорной поверхности).
4) Трещины, на боковых рамах тележки, кроме указанных на рисунке 2, не допускаются. Указанные на рисунке 2 дефекты в боковой раме разрешается устранять сваркой и наплавкой при плановых видах ремонта согласно «Инструкции по сварке и наплавке при ремонте грузовых вагонов».
4.1 Трещину направляющего буртика для фрикционного клина разрешается заваривать в соответствии с «Инструкцией по сварке и наплавке при ремонте грузовых вагонов».
4.2 Трещину в кронштейне подвески триангеля длиной не более 32 мм разрешается заварить в соответствии с «Инструкцией по сварке и наплавке при ремонте грузовых вагонов».

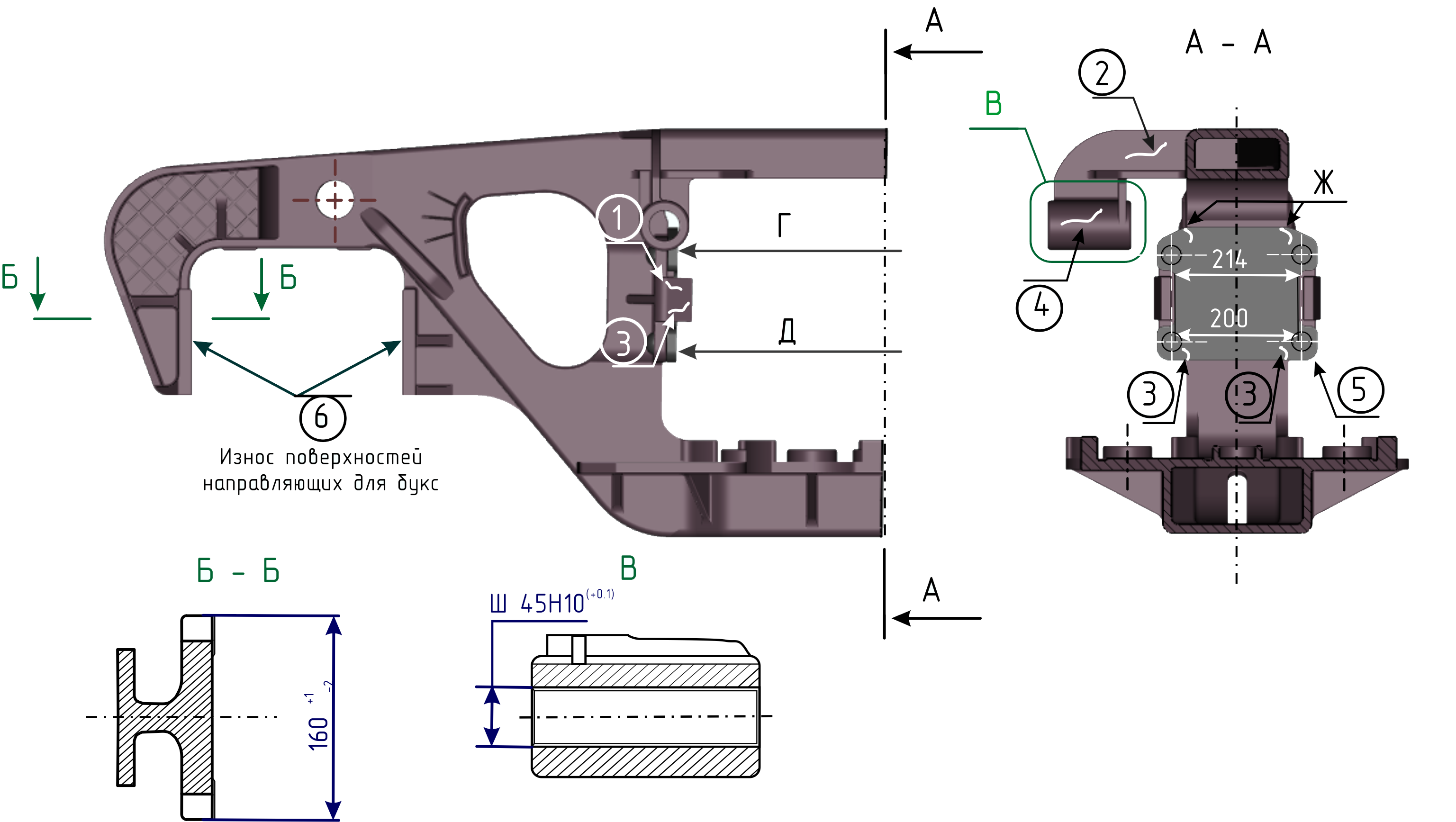

Рисунок 2 – Дефекты в боковой раме, разрешенные ремонтировать при плановых видах ремонта
4.3 Продольную трещину в стенке прилива для валика подвески триангеля разрешается заварить в соответствии с «Инструкцией по сварке и наплавке при ремонте грузовых вагонов».
4.4 Откол направляющего буртика для перемещения фрикционного клина и фрикционных планок ремонтируется приваркой нового в соответствии с «Инструкцией по сварке и наплавке при ремонте грузовых вагонов».
4.5 Откол «ушек» в местах крепления фрикционных планок разрешается ремонтировать приваркой нового «ушка». Разрешается приваривать не более двух «ушек», расположенных по диагонали в соответствии с «Инструкцией по сварке и наплавке при ремонте грузовых вагонов».
5) До постановки фрикционных планок измеряют расстояние между стенками рессорного проема боковой рамы и наружными челюстями буксовых проемов (H1 и H2 на рисунке 4) . Разница между ними для одной боковой рамы не должна превышать 3 мм. При большей разнице соответствующие буксовые челюсти наплавить с последующей механической обработкой до чертежных размеров, при условии, что ширина буксового проема не более 342 мм при деповском,а при капитальном ремонте 335+3-1 мм.
6) При плановых видах ремонта в узел подвески тормозного башмака установить новые волокнитовые или фенопластовые втулки диаметром (45, 46 и 47 мм) в зависимости от внутреннего диаметра кронштейна на боковой раме.
7) Износ направляющих плоскостей для букс допускается по ширине буксового проема не более 4 мм при деповском ремонте, а при капитальном не допускается. Размеры боковых рам грузовых тележек, которым они соответствуют при изготовлении, и с которыми при плановых видах ремонта допускается выпускать их без ремонта, приведены на рисунках 3, 4.
Ремонт корпусов букс должен проводиться согласно «Инструкции по сварке и наплавке при ремонте грузовых вагонов» и инструкции, разработанной ВНИИЖТ ТИ-05-02-Б-2010 «Техническая инструкция по ремонту сваркой и износостойкой наплавкой корпуса буксы». Наружные изношенные поверхности корпуса буксы (опорная и боковые) восстанавливаются до чертёжных размеров.
Рисунок 3 – Размеры боковых рам грузовых тележек модели 18-100, которым они соответствуют при изготовлении
Рисунок 4 – Размеры боковых рам грузовых тележек модели 18-100 при выпуске из деповского ремонта
8) Изношенные вертикальные направляющие плоскости в буксовом проеме (упорные поверхности) восстанавливаются износостойкой наплавкой с обеспечением твердости 240 … 300 НВ с последующей станочной обработкой до чертежных размеров (335+3-1 мм.).
9) При поступлении в ремонт боковых рам, изготовленных по чертежам УВЗ 100.00.002-3 и 100.00.002-4 с приваренными планками на опорных поверхностях, планки удаляют на станке и после дефектоскопирования боковых рам на их опорные поверхности устанавливают сменные прокладки в соответствии с конструкцией боковой рамы.
10) Прокладки сменные установить в обоих буксовых проёмах. На опорные поверхности с высотой приливов до 3 мм включительно в буксовые проёмы боковых рам чертежи УВЗ 100.00.002-1 или 100.00.002-2 установить прокладки сменные чертёж M 1698.02.100 СБ, а на боковые рамы чертежи УВЗ 100.00.002-3, 100.00.002-4, № 578.00.019-0 или чертёж ЧЛЗ-100.00.020-4 СБ установить прокладки сменные чертёж M 1698.03.100 СБ.
На опорные поверхности с высотой приливов более 3 мм в буксовые проемы боковых рам установить прокладки сменные чертеж М 1698.02.100-01 СБ и M 1698.03.100-01 СБ (с вариантами исполнения корпусов скоб по чертежам М 1698.02.101-01 и M 1698.03.101-01).
Износ опорных поверхностей боковых рам в зоне буксовых проемов глубиной более 2 мм относительно неизношенной части опорной поверхности устранять механической обработкой.
Проникновение инструмента в тело боковой рамы не допускается.
11) При поступлении в ремонт боковых рам, на опорных поверхностях которых в буксовых проёмах были установлены прокладки сменные по черт. M 1698.02.100 СБ или M 1698.03.100 СБ, прокладки снимают, боковые рамы дефектоскопируют.
При деповском ремонте допускается повторная установка прокладок сменных не имеющих:
- трещин на корпусе прокладки или на износостойкой пластине;
- отколов на износостойкой пластине;
- трещин сварного шва между износостойкой пластиной и корпусом прокладки;
- неравномерного износа опорной поверхности износостойкой пластины относительно неизно-шенной её части поверхности более 2 мм.
При повторном использовании проверяется твёрдость изношенных поверхностей. Твёрдость измеряется твердомером типа ТЭМП 3 по ГОСТ 9012-59 или ГОСТ 9013-59.
12) Неровности в переходе от обработанной поверхности к необработанной по радиусу 55 мм зачистить.
13) Для установки на боковую раму износостойкую прокладку плотно прижимают к опорной поверхности с помощью струбцины или специального приспособления. Более длинные лапки корпуса прокладки располагают против технологических отверстий на стенках боковой рамы. Указанные «лапки» сгибают на цилиндрической оправке (монтировке) и затем заправляют в технологические отверстия ударами молотка. Короткие «лапки» корпуса загибают по полке боковой рамы ударами молотка через оправку.
После загиба «лапок» перемещения прокладки вдоль боковой рамы должны быть не более ±10 мм , а поперек боковой рамы не более . ±5 мм
14) Тележки, оборудованные износостойкими прокладками, должны взаимодействовать с корпусами букс, восстановленными до чертежных размеров.
15) Комплектацию тележек одного вагона производить боковыми рамами со сменными прокладками во всех буксовых проемах при остаточной высоте прилива не более 3 мм .
16) Фрикционные планки боковой рамы тележки толщиной 16 мм независимо от их технического состояния, заменяют на составные по проекту М 1698 ПКБ ЦВ, состоящие из планки неподвижной толщиной 10 мм М 1698.02.001 и планки подвижной толщиной 6 мм М 1698.02.004 или по проекту С 03.04, или по ТУ BY 400044052.011-2014 (черт. ИШДЖ.668412.749.00.00.01, ИШДЖ.668412.749.00.00.02).
17) Разница в размерах боковых рам одной тележки допускается не более 2 мм .
