Тема 22 - Технические требования на дефектацию и ремонт деталей главной части воздухораспределителя 270.023

Дефектация поршня в сборе

Возможный дефект

Метод установления дефекта и средство контроля

Заключение и рекомендуемые методы ремонта

Трещины, отколы

Визуальный осмотр

В случае если одна издеталей
имеет трещины и отколы, узел
разобрать и заменить
бракованную деталь в
соответствии с п. 1.2. и 1.3

Люфт резьбового соединения (1)

Визуальный осмотр

Узел заменить

Срыв резьбы (2)

Визуальный осмотр

Шток заменить в соответствии
с п. 1.2. и 1.3

Размер (3) менее 1,65 мм или более 1,75 мм

Проконтролировать в
соответствии с п. 1.1

Шток заменить в соответствии
с п. 1.2. и 1.3

Наличие заусенцев
наповерхности А

Визуальный осмотр

Поверхность зачистить

Деформация штока

Приспособление проверки
прямолинейности штока

Шток заменить в соответствии
с п.1.2. и 1.3


1.1 Размер (3) необходимо контролировать в процессе испытания главной части повремени достижения контрольного давления в тормозном резервуаре при полном служебном торможении нарежиме «груженый».

Если главная часть не выдерживает выше изложенной проверки, то размер (3) необходимо проконтролировать калибром-пробкой 8133-0610JS12 ГОСТ14807-69. Если проходная часть калибра не входит в отверстие, то его диаметр менее 1,65 мм. Если не проходная часть калибра входит в отверстие, то его диаметр более 1,75 мм.

ВНИМАНИЕ: ИСПОЛЬЗОВАНИЕ КАЛИБРА ДО КОНТРОЛЯ ОТВЕРСТИЯ В ПРОЦЕССЕ ИСПЫТАНИЯ ГЛАВНОЙ ЧАСТИ ЗАПРЕЩЕНО!

1.2 Перед заменой у нового штока должно быть проконтролировано отверстие 3 калибром-пробкой 8133-0610JS12 ГОСТ14807-69. Проходная часть калибра должна входить в отверстие, а непроходная – не входить в отверстие.

1.3 В случае замены одной из деталей перед сборкой узла для уплотнения резьбового соединения поршня и штока необходимо на резьбу деталей нанести смазку ВНИИНП-232.

Герметичность соединения поршня со штоком должна быть проконтролирована на специальном приспособлении сжатым воздухом под давлением 0,6 МПа (6,0 кгс/см2) в течение 30 с. Пропуск воздуха по резьбовому соединению не допускается.

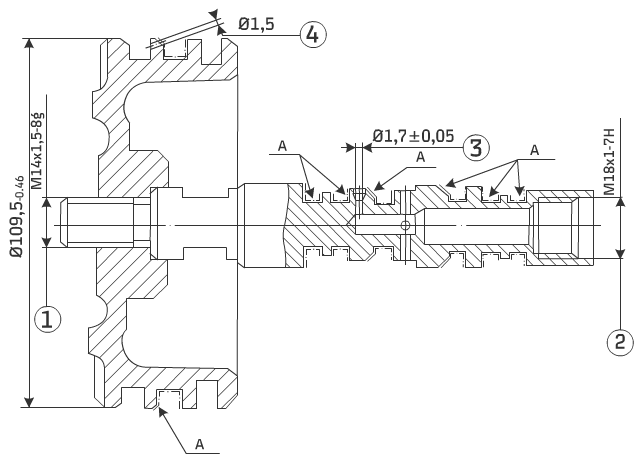

Рисунок 1 – Поршень в сборе


Дефектация корпуса с втулками 270.026

Возможный дефект

Метод установления дефекта и средство контроля

Заключение и рекомендуемые методы ремонта

Трещины, отколы корпуса

Визуальный осмотр

Заменить в соответствии с п.2.5. и 2.7.

Срыв резьбы (1)

Визуальный осмотр

Заменить в соответствии с п.2.5. и 2.7.

Срыв резьбы (2)

Визуальный осмотр

Заменить в соответствии с п.2.5. и 2.7.

Срыв резьбы (3)

Визуальный осмотр

Заменить в соответствии с п.2.5. и 2.7.

Наличие рисок, коррозии
на поверхностях А, Б и В

Визуальный осмотр

Ремонтировать в соответствии с п.2.1, 2.2, 2.3

Наличие зазубрин на
поверхности Г

Визуальный осмотр

Заменить в соответствии с п.2.5. и 2.7.

Наличие заусенцев и
других шероховатостей
на поверхности Г

Визуальный осмотр

Поверхность Г зачистить

Размер (4) менее 0,45мм
или более 0,55 мм

Контролировать в соответствии
с п. 2.4

Корпус заменить в соответствии с п. 2.5. и 2.7

Размер (5) менее 1,25 мм
или более 1,35 мм

Контролировать в соответствии
с п.2.6

Корпус заменить в соответствии с п. 2.5. и 2.7


2.1. Поверхность А зачистить, выдерживая размер (6) и чистоту обработки согласно рисунку. Контроль размера (6) производить нутромером НИ100-160 ГОСТ868-82. В случае если поверхность зачистить невозможно с соблюдением этих условий, корпус необходимо заменить.

2.2. Поверхность Б зачистить, выдерживая размер (8) и чистоту обработки согласно рисунку. Контроль размера (8) производить нутромером НИ50-100 ГОСТ868-82. Вслучае если поверхность зачистить невозможно с соблюдением этих условий, корпус необходимо заменить.

2.3. Поверхность В зачистить, выдерживая размер (7) и чистоту обработки согласно рисунку. Контроль размера (7) производить нутромером НИ50-100 ГОСТ868-82. Вслучае если поверхность зачистить невозможно с соблюдением этих условий, корпус необходимо заменить.

2.4. Размер (4) необходимо контролировать в процессе испытания главной части по времени зарядки рабочей камеры и при проверке мягкости по величине давления в канале дополнительной разрядки и появлению сжатого воздуха в тормозном резервуаре.

Если главная часть не выдерживает выше изложенных проверок, то размер (4) необходимо проконтролировать калибром-пробкой 8133-0029JS12 ГОСТ17736-72.

Если проходная часть калибра не входит в отверстие, то его диаметр менее 0,45 мм. Если не проходная часть калибра входит в отверстие, то его диаметр более 0,55 мм.

ВНИМАНИЕ: ИСПОЛЬЗОВАНИЕ КАЛИБРА ДО КОНТРОЛЯ ОТВЕРСТИЯ В ПРОЦЕССЕ ИСПЫТАНИЯ ГЛАВНОЙ ЧАСТИ ЗАПРЕЩЕНО!

2.5. Перед заменой у нового корпуса должно быть проконтролировано отверстие (4) калибром-пробкой 8133-0029JS12 ГОСТ17736-72. Проходная часть калибра должна входить в отверстие, а непроходная – не входить в отверстие.

2.6. Размер (5) необходимо контролировать в процессе испытания по времени зарядки запасного резервуара. Если главная часть не выдерживает испытание по времени зарядки запасного резервуара, то размер (5) необходимо проконтролировать калибром-пробкой 8133-0606JS12 ГОСТ14807-69.

Если проходная часть калибра не входит в отверстие, то его диаметр менее 1,25 мм. Если не проходная часть калибра входит в отверстие, то его диаметр более 1,35 мм.

ВНИМАНИЕ: ИСПОЛЬЗОВАНИЕ КАЛИБРА ДО КОНТРОЛЯ ОТВЕРСТИЯ В ПРОЦЕССЕ ИСПЫТАНИЯ ГЛАВНОЙ ЧАСТИ ЗАПРЕЩЕНО!

2.7. Перед заменой у нового корпуса должно быть проконтролировано отверстие (5) калибром-пробкой 8133-0606JS12 ГОСТ14807-69. Проходная часть калибра должна входить в отверстие, а непроходная – не входить в отверстие.

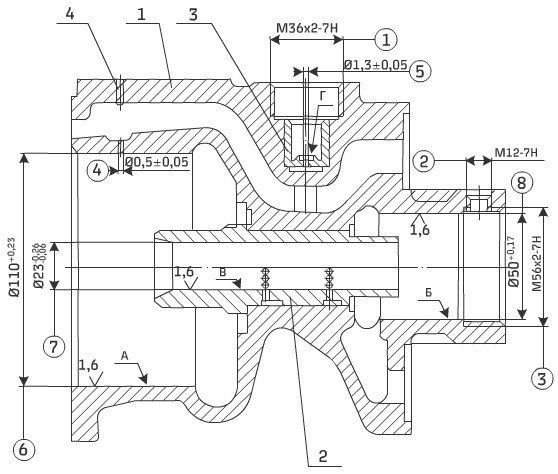

1 – корпус главной части 270.548; 2 – втулка 270.308; 3 – седло клапана 270.542 (седло обратного клапана); 4 – заглушка 270.517
Рисунок 2 – Корпус с втулкой


Дефектация заглушки 270.051

Возможный дефект

Метод установления дефекта и средство контроля

Заключение и рекомендуемые методы ремонта

Трещины, отколы корпуса

Визуальный осмотр

Заменить

Срыв резьбы (1)

Визуальный осмотр

Заменить

Расслоение, просадка, разрывы прокладки 2

Визуальный осмотр

Заменить прокладку

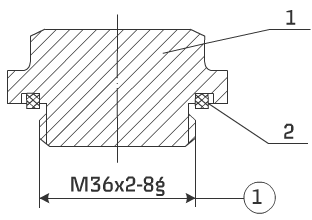

1 - заглушка 270.377-2 или 270.377-3 или 270.377-4; 2 - прокладка 270.549
Рисунок 3 – Заглушка 270.051


Дефектация клапана 270.065 (тормозной клапан)

Возможный дефект

Метод установления дефекта и средство контроля

Заключение и рекомендуемые методы ремонта

Трещины, отколы корпуса

Визуальный осмотр

Заменить

Расслоение, трещины, кольцевой след от седла глубиной
более 0,2 мм уплотнения 2

Штангенциркуль ШЦ-11-160-0,05 с глубиномером ГОСТ166-89

Заменить уплотнение согласно п. 4.1


4.1. Замену уплотнения производить в следующей последовательности:

- выбить из гнезда 1 штифт 3;

- удалить уплотнение 2;

- очистить и продуть место под уплотнение;

- протереть новое резиновое уплотнение и поставить в гнездо наклей 88-САТУ381051760-89;

- выдержать клапан с уплотнением под прессом (нагрузка от 0,2 до 0,5 кг) не менее 24 часов;

- рассверлить в уплотнении отверстие Ø1,1 мм (поместу расположения имеющегося отверстия Ø1,1х0,04 мм в металлической части гнезда);

- запрессовать в отверстие (1) штифт 3 и расклепать его;

- обрезать выступающую часть уплотнения 2 за подлицо с металлической частью клапана, выдержав размер (2).

Обработку выступающей части уплотнения необходимо производить на специальном приспособлении, исключающем возможность стачивания металлической части клапана и обеспечивающем необходимое качество обработанной поверхности – она должна быть ровной, без выступов, выбоин и заусенцев.

После замены уплотнения и его обработки не должно быть просадки уплотнения ниже уровня металлической части клапана.

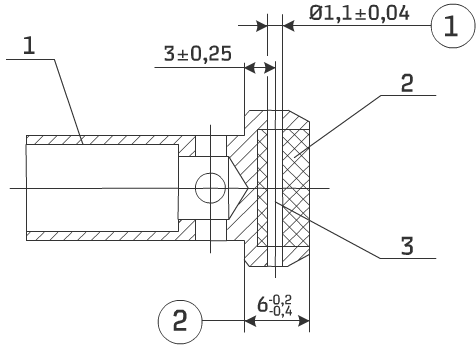

1 - гнездо 270.385; 2 - уплотнение 270.311; 3 - штифт 1х13 СТП10-217-84
Рисунок 4 – Клапан 270.065


Дефектация клапана 270.093 (выпускной клапан)

Возможный дефект

Метод установления дефекта и средство контроля

Заключение и рекомендуемые методы ремонта

Трещины, отколы

Визуальный осмотр

При наличии трещин или
отколов в гнезде 1 или
направляющей 3 – деталь
заменить

Наличие заусенцев и других шероховатостей на поверхности Б

Визуальный осмотр

Поверхность зачистить

Расслоение, трещины, кольцевой след от седла глубиной более 0,2 мм уплотнения 2

Штангенциркуль ШЦ-11-160-0,05 с глубиномером ГОСТ166-89

Заменить уплотнение согласно п. 5.1


5.1. Замену уплотнения производить в следующей последовательности:

- удалить уплотнение;

- очистить и продуть место под уплотнение в гнезде;

- протереть новое резиновое уплотнение и поставить в гнездо наклей 88-САТУ381051760-89;

- выдержать клапан с уплотнением под прессом (нагрузка от 0,2 до 0,5 кг) не менее 24 часов.

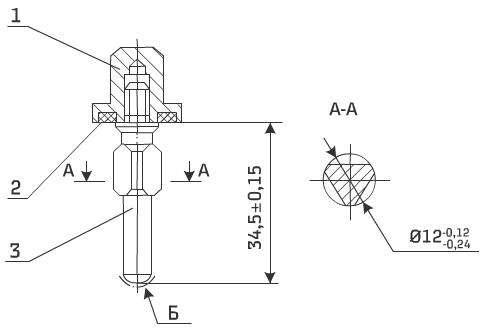

1 - гнездо 270.356; 2 - уплотнение 270.357; 3 - направляющая 270.358
Рисунок 5 – Клапан 270.093


Дефектация крышки 270.302

Возможный дефект

Метод установления дефекта и средство контроля

Заключение и рекомендуемые методы ремонта

Трещины, отколы

Визуальный осмотр

Заменить

Срыв резьбы (1)

Визуальный осмотр

Заменить

Срыв резьбы (2)

Визуальный осмотр

Заменить

Наличие коррозии на поверхности А

Визуальный осмотр

Поверхность зачистить

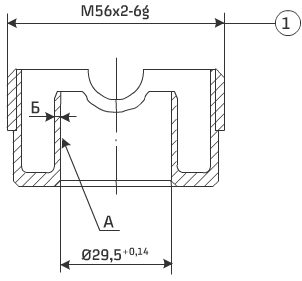

Рисунок 6 – Крышка 270.302


Дефектация поршня 270.3161, 270.316-3

Возможный дефект

Метод установления дефекта и средство контроля

Заключение и рекомендуемые методы ремонта

Трещины, отколы

Визуальный осмотр

Заменить

Срыв резьбы (1)

Визуальный осмотр

Заменить

Наличие заусенцев и других шероховатостей на поверхностях А и Б

Визуальный осмотр

Поверхность зачистить


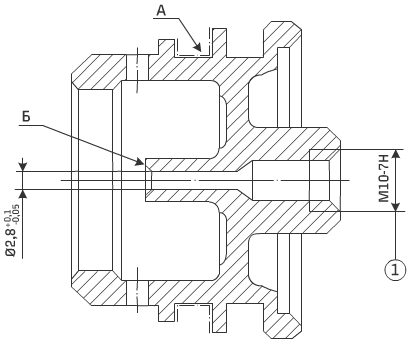

Рисунок 7 – Поршень 270.3161, 270.316-3


Дефектация упорки регулирующей 270.323, 483.140

Возможный дефект

Метод установления дефекта и средство контроля

Заключение и рекомендуемые методы ремонта

Трещины, отколы

Визуальный осмотр

Заменить

Срыв резьбы (1)

Визуальный осмотр

Заменить

Наличие заусенцев и других шероховатостей на поверхностях А и Б

Визуальный осмотр

Поверхность зачистить

Деформация стенки Б

Проверить деформацию. Специальная оправка

Заменить при наличии деформации


Рисунок 8 – Упорка регулирующая 270.323


Рисунок 9 – Упорка регулирующая 483.140


Дефектация упорки регулирующей 270.324, 270.324-1

Возможный дефект

Метод установления дефекта и средство контроля

Заключение и рекомендуемые методы ремонта

Трещины, отколы

Визуальный осмотр

Заменить

Срыв резьбы (1)

Визуальный осмотр

Заменить

Наличие заусенцев и других шероховатостей на поверхностях А и Б

Визуальный осмотр

Поверхность зачистить

Деформация стенки Б

Проверить деформацию. Специальная оправка

Заменить при наличии деформации


Рисунок 10 – Упорка регулирующая 270.324, 270.324-1


Дефектация седла клапана 270.359

Возможный дефект

Метод установления дефекта и средство контроля

Заключение и рекомендуемые методы ремонта

Трещины, отколы

Визуальный осмотр

Заменить

Срыв резьбы (1)

Визуальный осмотр

Заменить

Наличие заусенцев и других шероховатостей на поверхностях А и Б

Визуальный осмотр

Поверхность зачистить


Рисунок 11 – Седло клапана 270.359

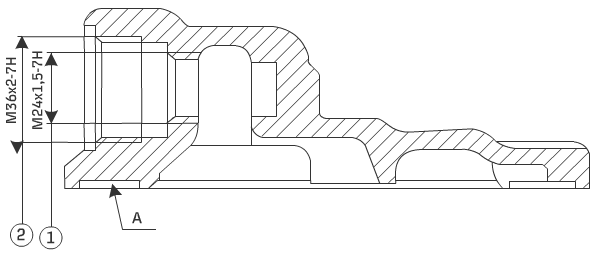

Дефектация фиксатора 270.518

Возможный дефект

Метод установления дефекта и средство контроля

Заключение и рекомендуемые методы ремонта

Трещины, отколы

Визуальный осмотр

Заменить

Срыв резьбы (1)

Визуальный осмотр

Заменить


Рисунок 12 – Фиксатор 270.518


Дефектация седла клапана 270.360

Возможный дефект

Метод установления дефекта и средство контроля

Заключение и рекомендуемые методы ремонта

Трещины, отколы

Визуальный осмотр

Заменить

Срыв резьбы (1)

Визуальный осмотр

Заменить


Рисунок 13 – Седло толкателя 270.360


Дефектация упора 270.772

Возможный дефект

Метод установления дефекта и средство контроля

Заключение и рекомендуемые методы ремонта

Трещины, отколы

Визуальный осмотр

Заменить

Размер (1) более 17 мм

Измерить размер (1). Штангенциркуль ШЦ-11-160-0,05 ГОСТ 166-89

Заменить

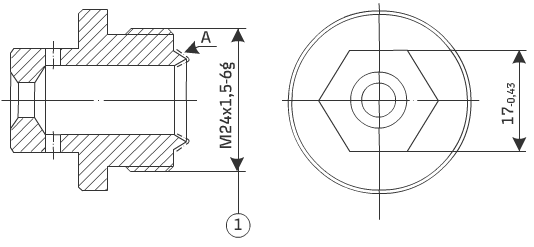

Рисунок 14 – Упор 270.772


Дефектация седла клапана 270.386

Возможный дефект

Метод установления дефекта и средство контроля

Заключение и рекомендуемые методы ремонта

Трещины, отколы

Визуальный осмотр

Заменить

Срыв резьбы (1)

Визуальный осмотр

Заменить

Наличие заусенцев и других
шероховатостей на
поверхностях А

Визуальный осмотр

Поверхность зачистить

Наличие зазубрин на
поверхностиА

Визуальный осмотр

Поверхность зачистить


Рисунок 15 – Седло клапана 270.386


Дефектация винта 270.325

Возможный дефект

Метод установления дефекта и средство контроля

Заключение и рекомендуемые методы ремонта

Трещины, отколы

Визуальный осмотр

Заменить

Срыв резьбы (1)

Визуальный осмотр

Заменить


Рисунок 16 – Винт 270.325


Дефектация пружины 270.319, 270.328

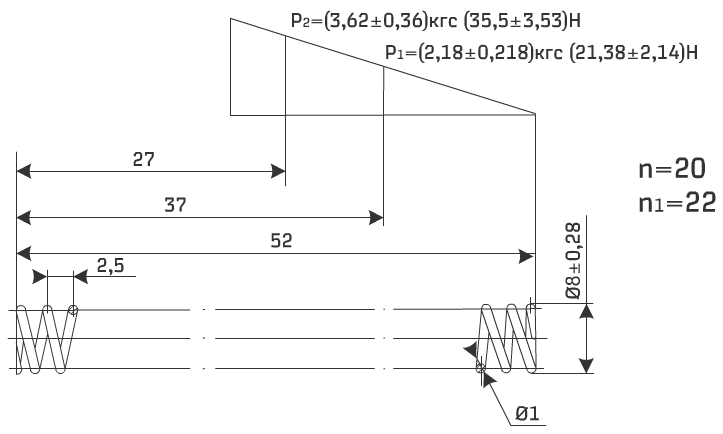

Рисунок 17 – Пружина 270.319


Рисунок 18 – Пружина 270.328


Детали осмотреть. Отколы, изломы не допускаются, в случае их наличия деталь необходимо заменить.

Проверить пружинящие свойства. В случае потери пружинящих свойств деталь необходимо заменить.

Дефектация пружины

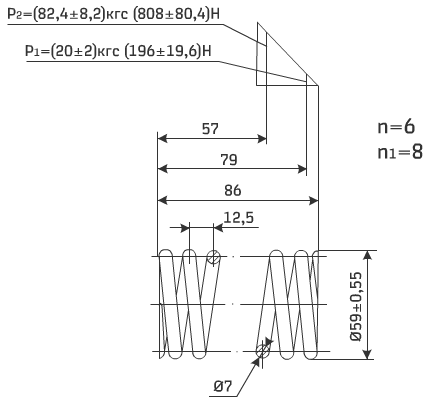

Рисунок 19 – Пружина 270.364


Дефектация пружины

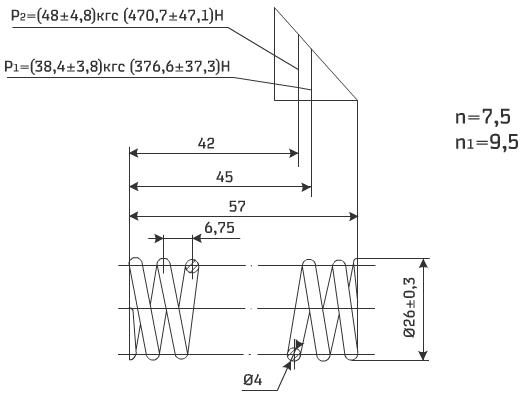

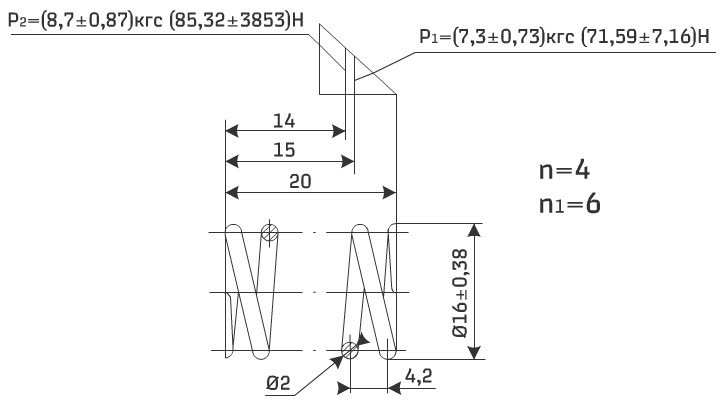

Рисунок 20 – Пружина 270.322-1


Дефектация пружины

Рисунок 21 – Пружина 270.327


Дефектация пружины

Рисунок 22 – Пружина 270.321-2


Дефектация пружины

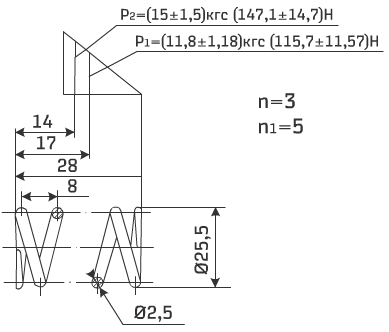

Рисунок 23 – Пружина 270.315


Дефектация пружины

Рисунок 24 – Пружина 270.355


Дефектация пружины

Пружину осмотреть – трещины, отколы, изломы не допускаются. Вслучае их наличия пружину необходимо заменить.

Проконтролировать силовые характеристики пружины: по двум заданным длинам пружины определить усилия сжатия Р1 и Р2.

Вслучае если результаты контроля не совпадают с данными приведенными на диаграмме, пружину необходимо заменить.

Проверку необходимо производить на машине для испытания пружин с пределом относительной погрешности измерения силы ±2,5%, с пределом погрешнfости измерения длины пружины ±0,25 мм.

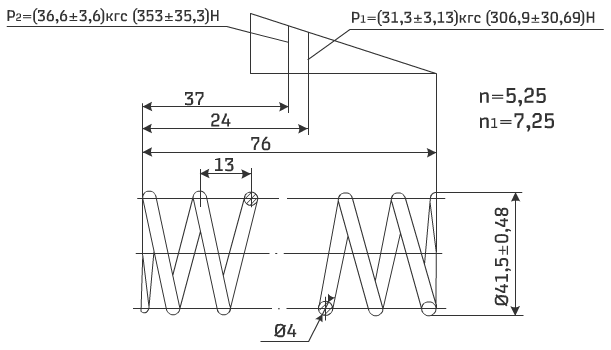

Проверку пружины 270.364 необходимо производить намашине для испытания пружин с пределом измерения нагрузки не менее 200 Н (20 кгс), с пределом измерения длины пружины не менее 35 мм.

Проверкупружины 270.322-1 необходимо производить на машине для испытания пружин с пределом измерения нагрузки не менее 500 Н (50 кгс), с пределом измерения длины пружины не менее 100 мм.

Проверку пружины 270.327 необходимо производить на машине для испытания пружин с пределом измерения нагрузки не менее 1000 Н (100 кгс), с пределом измерения длины пружины не менее 100 мм.

Проверку пружины 270.321-2 необходимо производить на машине для испытания пружин с пределом измерения нагрузки не менее 700 Н (70 кгс), с пределом измерения длины пружины не менее 65 мм.

Проверку пружины 270.315 необходимо производить на машине для испытания пружин с пределом измерения нагрузки не менее 50 Н(5 кгс), с пределом измерения длины пружины не менее 65 мм.

Проверку пружины 270.355 необходимо производить на машине для испытания пружин с пределом измерения нагрузки не менее 140 Н (14 кгс), с пределом измерения длины пружины не менее 25 мм.
