Тема 28

Триангель тормозной рычажной передачи. Испытания триангеля

Конструкция

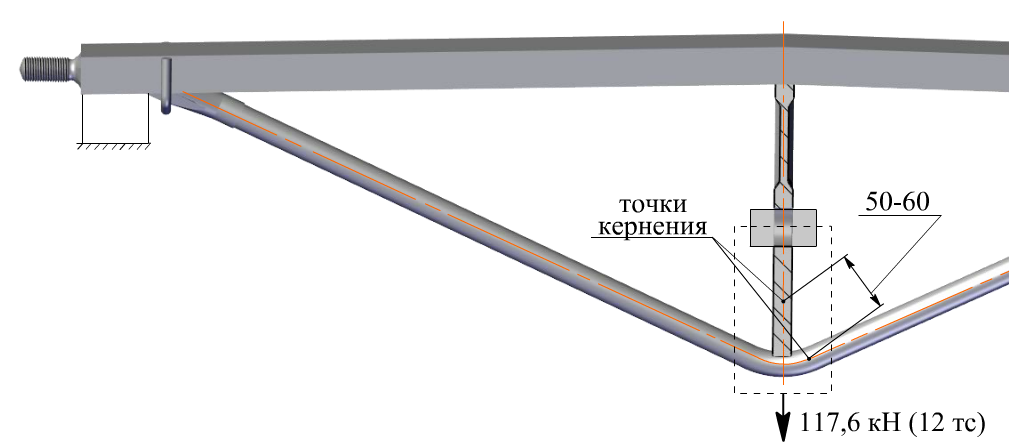

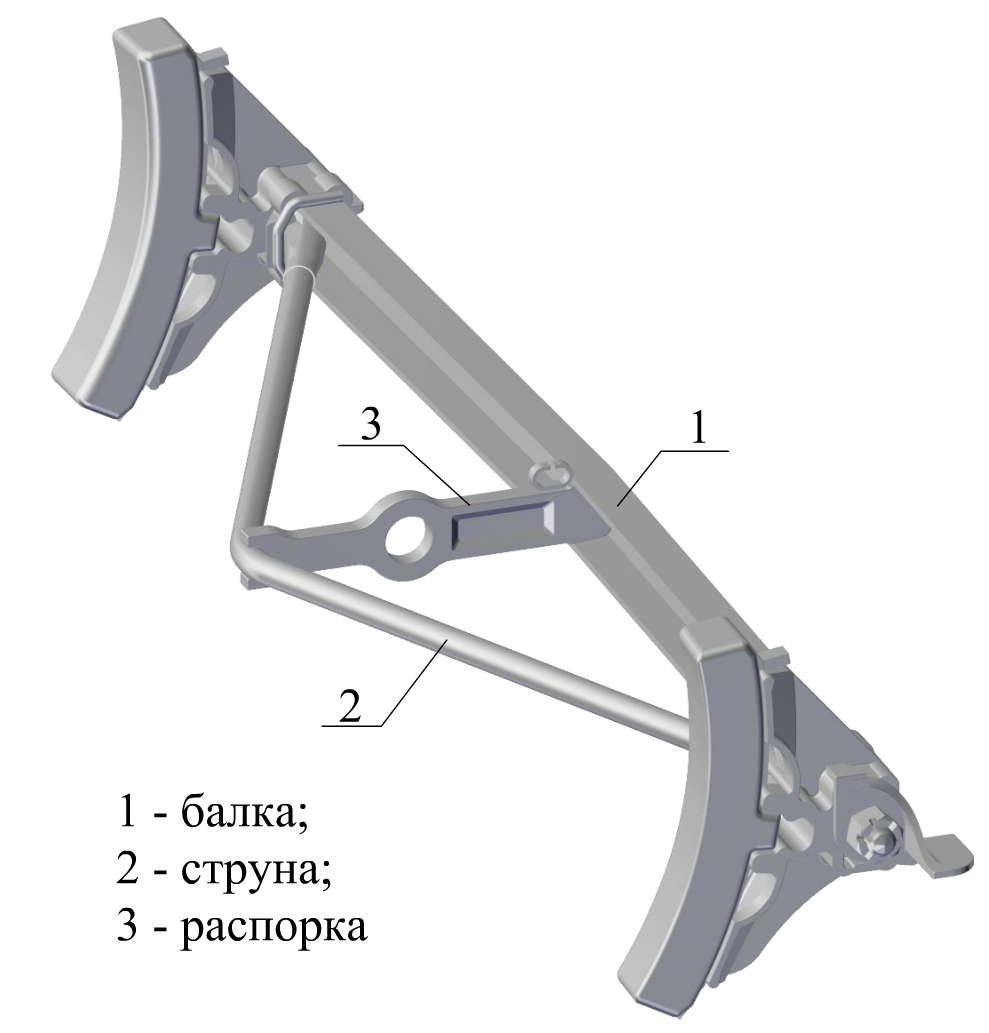

Триангель –  элемент тормозной рычажной передачи тележки грузового вагона, предназначенный для передачи усилия, развиваемого поршнем тормозного цилиндра или приводом ручного тормоза, на фрикционные элементы (тормозные колодки) для их равномерного прижатия к поверхности катания.

Закладка – элемент триангеля, предназначенный для изменения расстояния между башмаками при переходе тележек на железнодорожные пути с другой шириной колеи.

Технические требования на ремонт

1) Триангель тормозной рычажной передачи тележек грузового типа необходимо ремонтировать с соблюдением следующих требований:

- каждый триангель до сборки его с башмаками должен быть испытан в соответствии с нормативным документом по испытанию на растяжение деталей вагонов, при этом на узкой стороне распорки выдержавшего испытание триангеля, ближе к струне, должно быть нанесено клеймо ремонтного предприятия, при постановке клейма ранее поставленное клеймо ремонтного предприятия необходимо зачеканить или зачистить шлифовальным инструментом, при этом маркировка и клеймо предприятия-изготовителя должны быть сохранены;

- при сборке триангеля тормозные башмаки должны быть установлены так, чтобы при не закрепленной гайке они не качались на цапфе;

- подвески тормозных башмаков, имеющие диаметр поперечного сечения в местах наибольшего износа менее 22 мм, а по усиленному сечению в углах гиба менее 26 мм, а также подвески, у которых при дефектоскопировании обнаружены трещины, ремонтировать и ставить на вагон не разрешается;

- тормозные башмаки, имеющие толщину перемычки отверстия под чеку 5,5 мм и менее, ставить на вагон не разрешается, допускается ремонтировать их путем приварки новых перемычек, при этом приварка новых перемычек в виде скоб, заходящих на боковые стороны башмака, не допускается;

- изношенную и поврежденную резьбу цапф триангеля допускается восстанавливать наплавкой с последующей ее нарезкой, восстановленную резьбу необходимо контролировать резьбовыми калибрами;

- все подвески тормозных башмаков подлежат дефектоскопированию в соответствии с нормативными документами по неразрушающему контролю деталей вагонов, на проушине изогнутой ветви прошедшей контроль подвески должно быть нанесено клеймо ремонтного предприятия, при постановке клейма ранее поставленное клеймо ремонтного предприятия необходимо зачистить, при этом маркировка и клеймо предприятия-изготовителя должны быть сохранены, дефектоскопирование подвесок, подлежащих ремонту, необходимо производить после их ремонта.

Проверка состояния втулок кронштейнов боковых рам тележек грузового типа для крепления подвесок тормозных башмаков и их замена производится в соответствии с нормативными документами по ремонту тележек грузового типа.

Испытание триангеля

Перед сборкой триангель без закладок, башмаков и наконечников необходимо испытать на растяжение в соответствии с Методикой испытаний на растяжение деталей грузовых и пассажирских вагонов 656-2000 ПКБ ЦВ.

1) Установить триангель без закладок, башмаков и наконечников на испытательный стенд, при этом прямоугольные части цапф должны разместиться на упорах.

2) В отверстие распорки установить валик диаметром 40 мм.

3) На распорке и струне, ближе к распорке, набить керны на расстоянии 50-60 мм один от другого.

4) Измерить расстояние между кернами штангенциркулем ШЦ-II-150-0,05 ГОСТ 166.

С целью уменьшения погрешности измерения концы штангенциркуля рекомендуется заточить под углом, соответствующим углу заточки кернера, используемого для нанесения кернов перед испытанием триангеля.

5) Триангель нагрузить усилием 117,6 кН (12 тс). В нагруженном состоянии струну и швеллер триангеля обстучать слесарным молотком с массой головки 0,8 кг ГОСТ 2310.

6) Триангель в нагруженном состоянии осмотреть с применением лупы 4-х кратного увеличения, проверить наличие трещин и других повреждений.

7) Снизить действующее на триангель усилие до 6,8-7,8 кН (0,7-0,8 тс) и затем вторично увеличить нагрузку до 117,6 кН (12 тс), повторно обстучать триангель и осмотреть.

8) Триангель разгрузить, снизив нагрузку до нуля.

9) Измерить расстояние между кернами штангенциркулем ШЦ-II-150-0,05 ГОСТ 166 (определить остаточную деформацию, которая рассчитывается как разность показаний измерения расстояния между кернами до и после нагрузки триангеля).

Триангель считается выдержавшим испытание на растяжение и пригодным для дальнейшей эксплуатации, если при визуальном осмотре дефекты не обнаружены, а остаточная деформация составляет не более 0,5 мм.

При большей остаточной деформации необходимо установить неисправности, вызвавшие увеличенную деформацию. После устранения неисправностей триангель должен быть испытан вновь.

При удовлетворительных результатах испытания на узкой стороне распорки триангеля, ближе к струне, необходимо нанести клеймо ремонтного предприятия в соответствии с требованиями Методики № 656-2000 ПКБ ЦВ.
